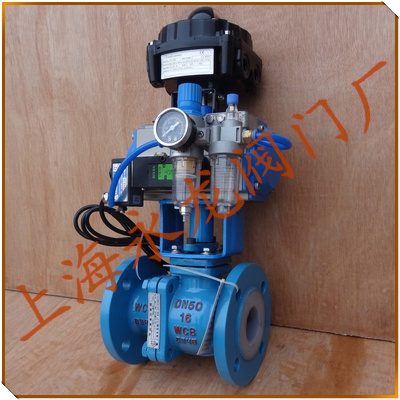

氯气紧急切断阀
型号:Q641F46-16C Q941F64-16C
氯气紧急切断阀介绍:
   氯气紧急切断阀、氯气专用切断阀、气动切断阀采用衬氟(F46/PFA)材质球阀加上气动执行机构组成,能达到远程控制效果,气动执行器的执行速度相对较快,在很大程度上节约了人力资源以及时间。切断阀采用支架与执行机构连接,具有结构紧凑体积小,重量轻,摩擦力小, 回差小,动作平稳可靠等优点。
氯气专用切断阀概述:
   氯气专用切断阀阀体内壁和金属阀内组件衬有耐腐蚀、抗老化的聚全氟乙丙烯(F46),因而具有耐腐蚀性能良好、抗老化性能高、寿命长、流阻小、流通能力大等优点,特别适用各行业对液氯、液氨、酸、碱、氯气、氨气等强腐蚀性介质场合。
气动切断阀结构:
型 式: 直通两分式铸造球阀
公称通径: DN15~200mm
公称压力: PN1.0、1.6MPa
填 料: 聚四氟乙烯
介质温度:-20~+120℃
连接形式:法兰连接 JB/T79-94
材 料:铸钢衬F46
阀芯转角: 90°
氯气紧急切断阀气动执行器:
  当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。
