焊接针型阀 高温高压截止阀 仪表针型阀 高温高压对焊截止阀

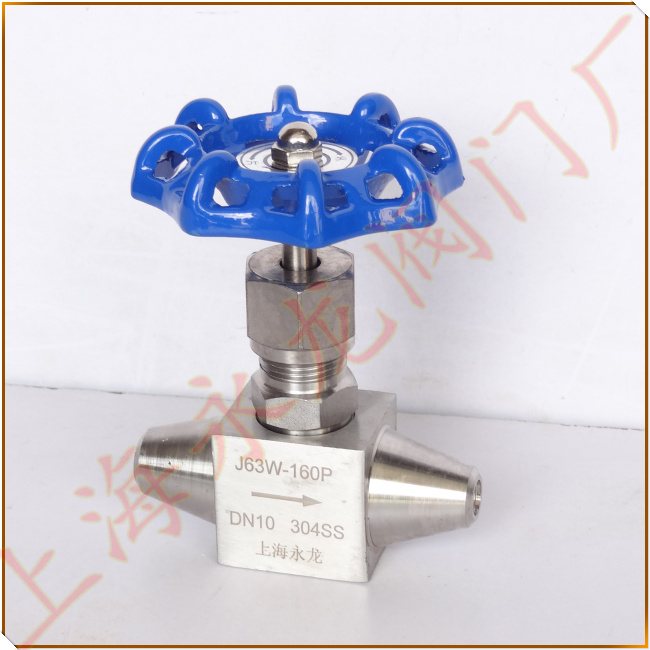

型号:J63W-160P
焊接针型阀简介:
高温高压截止阀,焊接针型阀采用上螺纹阀杆结构,避免了介质与阀杆螺纹的直接接触,硬质钴铭钨合金钢球阀瓣,大大的提高了阀瓣在高温工况的材质硬度,且介质冲刷时阀瓣做三维旋转,显著提高了阀瓣抗苛刻工况冲蚀的性能解决了密封面内漏的问题。
仪表针型阀特性:
1. 制造标准: GB/T12224-2005  JB/T3595-2002 JB/T7747-95
2. 连接形式:  对焊连接
3. 结构特性: 锥面密封,上螺纹阀杆
4. 阀门检验与试验: GB/T 9092-99
5. 工作压力:≤10000PSI
6. 适用工作温度:-29℃~+538℃
7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8. 公称通径:DN6,DN10,DN15,DN20,DN25
主要零件材料/Materials of main parts
1阀体 Body:20# A105 SS304 SS304L SS316 SS316L
2阀盖垫片 Bonnet Gasket:紫铜(Red copper) PTFE
3阀盖Bonnet:20# A105 SS304 SS304L SS316 SS316L
4:填料 Packing:PTFE 柔性石墨(Expanded Graphite)
5:填料垫 Packing Seat:PTFE、柔性石墨(Expanded Graphite)、金属盘根(Matel and Graphite)
6填料压盖 Packing Gland:20# A105 SS304 SS304L SS316 SS316L
7锁紧螺母 Lock Nut:20# A105 SS304 SS304L SS316 SS316L
8阀杆 Stem:20# A105 SS304 SS304L SS316 SS316L
9手轮 Handle:20# A105 SS304 SS304L SS316 SS316L
10带帽螺母Hooded Nut:20# A105 SS304 SS304L SS316 SS316L
焊接针型阀 高温高压截止阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名,针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封。是电站、炼油、化工装置和仪表测量管路中的一种焊接连接方式的阀门。
