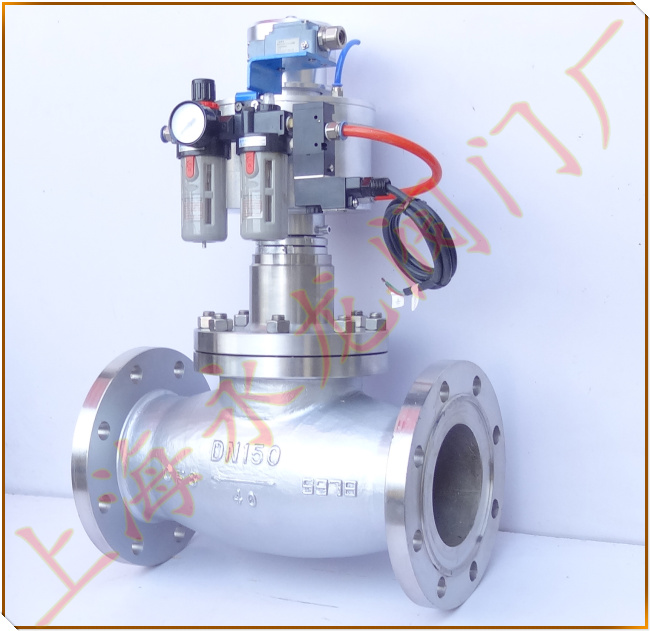

QDQ421F气动燃气紧急切断阀
型号:QDQ421F-25C QDQ421F-25CP
QDQ421F气动燃气紧急切断阀简介:
QDQ421F气动燃气紧急切断阀是一种储罐安全设备保护阀门,安装在液化石油气(燃气),液相与气相管路上,与远距离气源配套使用,利用气源控制阀门开启与关闭,以便在管道或储罐上发生大量泄漏甚至起火时快速气动使气源卸压,或高温》70±5℃时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。
气动燃气紧急切断阀电控的工作原理:
气动燃气切断阀气源入口安装一只二位三通防爆电磁阀,利用远程电器控制台控制阀门开关。
1、燃气泄露报警器报警通道,电磁阀通电排气,燃气切断阀自动关闭。
2、收到控制电磁阀(按下红色卡子)排气,紧急切断阀自动关闭。
燃气气动切断阀工作原理和结构说明:
当气源给压时,先导阀开启,通过于阀瓣之间的导槽是进口卸压,以减少启闭力,使本阀开启省力而迅速,当气源卸压时本阀自动关闭。
切断阀设有易熔塞自动切断装置,当环境温度达到70±5℃时易熔合金熔化,气缸卸压,使燃气阀门自动关闭。
气动阀采用聚四氟乙烯PTFE密封面,密封性良好。
气动切断阀驱动部分和受压阀体分开,容易更换气缸易损件及气缸O型圈。
气动燃气阀主要运动部件均采用含铬不锈钢,耐腐蚀性良好。
气动燃气切断阀性能规范:
压力级:1.6/4.0Mpa
使用温度:-40~+80℃
使用介质:液氨、气氨、天然气、液化气
关闭时间:《2-3秒
气缸工作压力:《2.0Mpa
气缸使用介质:氨气、无水空气
熔闭温度:±80℃
气缸开启压力:》0.5-0.7Mpa

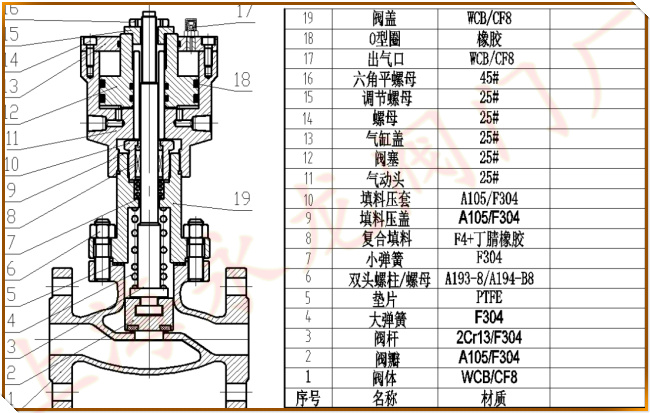

气动燃气紧急切断阀零部件材料表:

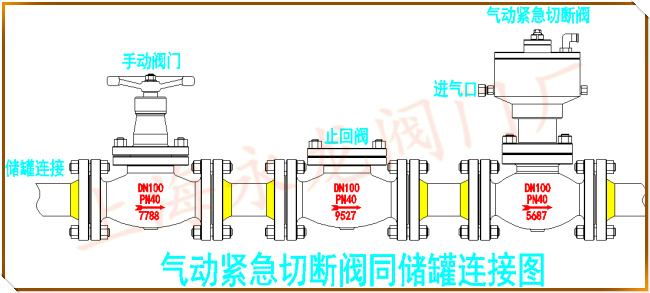

气动燃气紧急切断阀同储罐连接图:


QDQ421F气动燃气紧急切断阀使用、保管注意事项:
在日常保管时应将对各个通路用塞子或封盖封闭,存放在干燥通风的室内,长期存放应经常检查,消除污垢,并在加工面上涂防锈油防止锈蚀。
安装前应将阀体内腔清洗干净,将各螺丝连接处拧紧。
气动切断阀采用止回阀原理,只能单向截断,安装时必需注意阀门流向道标志,并将要保护本阀的各部件的清洁防止锈蚀。
订货须注明法兰密封形式,压力等级及连接标准。
使用前请仔细阅读本说明书。
