低温球阀、低温长轴球阀
低温球阀、低温长轴球阀
所属系列:球阀
检索关键字:低温球阀、低温长轴球阀
销售电话:021-58915478 紧急切断阀:021-57566219
图文传真:021-50723315 紧急切断阀:021-57568296
联 系 人:石金东
邮件地址:hsvalve@163.com
在线咨询:

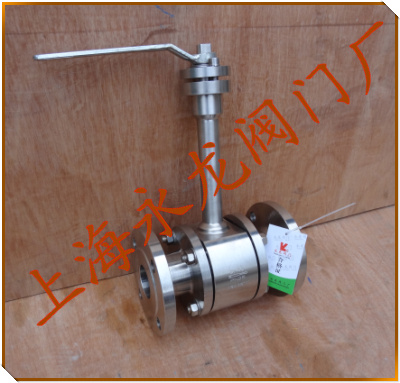

低温球阀、低温长轴球阀
型号:DQ61F-40P
产品介绍;
   低温球阀低温长轴球阀分为低温浮动球阀和低温固定球阀两类,有焊接和法兰二种对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根据用户需要的设计和计算确定.低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等。适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。
产品规范:
公称通径:DN15mm~100mm
公称压力:PN4.0MPa
适用介质:液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
适用温度:-196℃~+80℃
产品特点:
1、采用了在阀芯上开设减压孔的构造。
2、垫片是使用了含有具有稳定密封性的陶瓷填充材料。
3、阀体轻、尺寸小。为了减少阀体的热损失,特别是为了保证阀门超低温下的使用,特意设计成重量轻、尺寸小的阀体。
4、长轴阀有低温流体流经的阀,采用长阀杆形式,可以避开外部热的作用使压盖保持常温,以防止盖密封件的性能降低。
主要零部件材料:
阀体ZG0Cr18Ni9
球体、阀杆0Cr18Ni9
密封圈PTFE
延伸套管0Cr18Ni9
加工制造工艺:
液化天然气低温阀门的材料非常重要,材质不合格,会造成壳体及密封面的外漏或内漏;零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质引起泄漏。因此,在开发、设计、研制液化天然气阀门的过程中,材质是首要关键的问题。阀体、阀盖采用:LCB(-46℃)、LC3(-101℃)、CF8(304)(-196℃).对所生产的低温阀门经特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-6小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防阀门在低温工况时,因温度变化造成变形而导致的泄漏。
主要外形连接尺寸:

     产品型号

              DQ61F-40P低温球阀(低温长轴球阀)

  产    品

  代    号

 通    径

 (mm)

                 尺       寸       (mm)

        L

      D

     L1

     D1

     D2

     H

     D0

561DQ15

   15

     100

     13

     10

    18.5

     34

    180

    160

561QD20

   20

     115

     18

     12

    25.5

     40

    220

    220

561QD25

   25

     130

     23

     12

    32.5

     48

    230

    220

561QD32

   32

     180

     28

     12

    38.5

     62

    310

    250

561QD40

   40

     200

     35

     12

    48.5

     70

    320

    300

561QD50

   50

     220

     45

     15

    57.5

     82

    400

    320

561QD65

   65

     250

     57

     15

    76.5

     100

    420

    380

561QD80

   80

     300

     70

     15

    89.5

     113

    500

    380

561QD100

  100

     380

     90

     15

   108.5

     132

    520

    500

订货须知:
①低温球阀产品名称与型号②低温球阀口径③低温球阀是否带附件以便我们的为您正确选型④低温球阀的使用压力⑤低温球阀的使用介质的温度。
