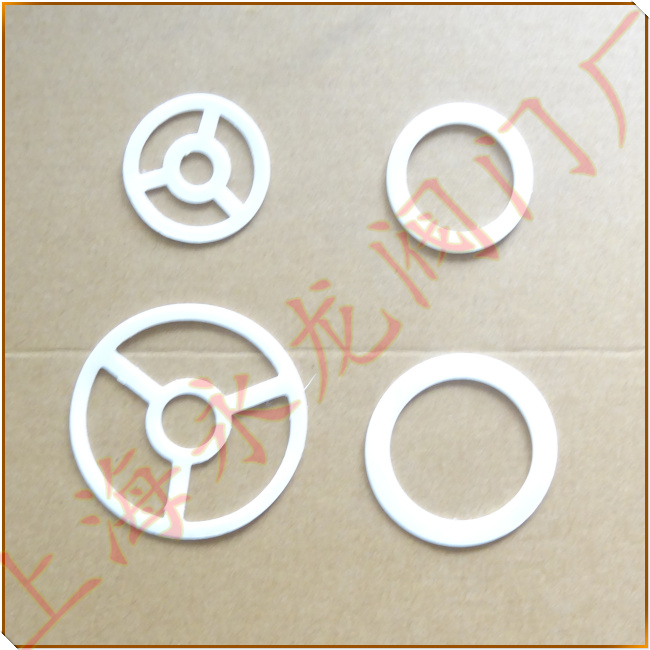

CS19H-16圆盘式疏水阀密封垫片
圆盘式疏水阀的工作原理:
圆盘式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。
开源牌CS19H-16疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。
疏水阀是容易被水污等杂物堵塞的阀门,在清洗维护过程,首先关闭前面的手动阀门,然后拆下疏水阀,打开阀盖及排污口,清理内部的杂质及锈渍,其中零部件最容易损坏的就是疏水阀密封圈垫片,如发现密封圈有破损就要及时更换,防止蒸汽泄露。
圆盘式疏水阀密封垫片-上海市奉贤机械厂
