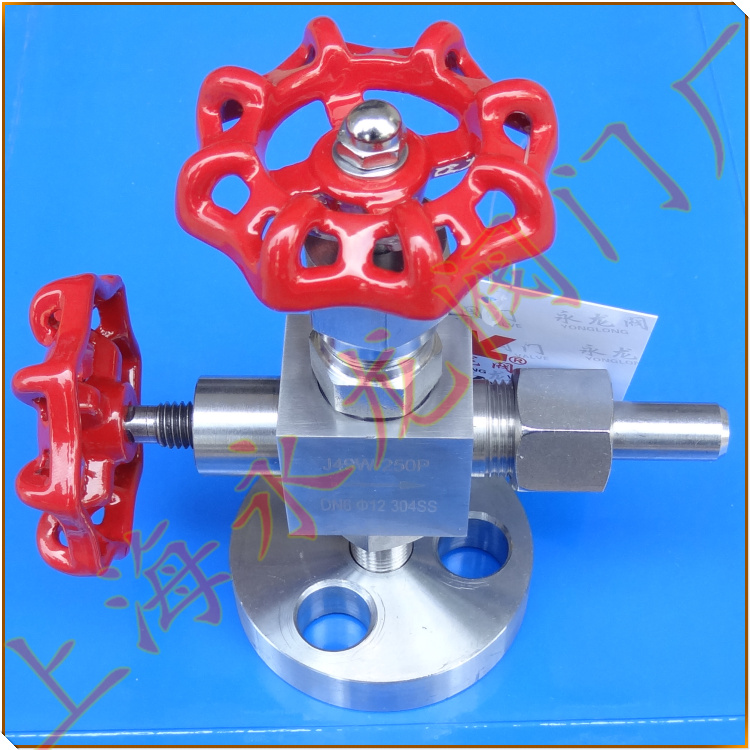

产品名称: 压力计截止阀
型号: J49W/H
压力计截止阀简介:
 J49W/H-250P压力计截止阀产品广泛用于油品、化工、科研、电站、煤矿、天然气、船舶、环保工程建设、机械、冶金、造纸、能源、生物医药、制冷、食品等各种领域与行业。
特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:  法兰连接
3. 结构特征: 锥面密封,活动阀瓣
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃~+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25

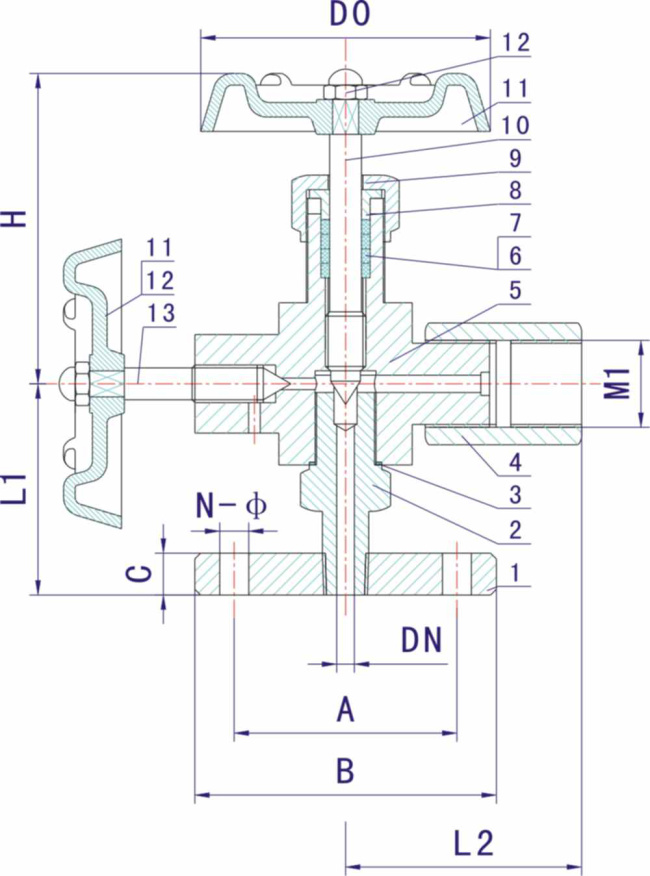

压力计截止阀结构尺寸图




主要零件材料/Materials of main parts

序号

NO.

零件名称

Part name

材质

Material

1

法兰 Flang

20# A105 SS304 SS304L SS316 SS316L

2

管接头Pipe connection

20# A105 SS304 SS304L SS316 SS316L

3

垫片Gasket

紫铜(Red copper) PTFE RTFE

4

螺纹套Wrap

20# A105 SS304 SS304L SS316 SS316L

5

阀体 Body

20# A105 SS304 SS304L SS316 SS316L

6

填料垫 Packing Seat

PTFE 柔性石墨(Expanded Graphite)

金属盘根(Matel and Graphite)

7

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

8

填料压盖 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

9

锁紧螺母 Lock Nut

20# A105 SS304 SS304L SS316 SS316L

10

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

11

手轮Handle

20# A105 SS304 SS304L SS316 SS316L

12

带帽螺母 Hooded Nut

20# A105 SS304 SS304L SS316 SS316L

13

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

型号

ITEM NO.

公称通径

DN

M1

B

L1

L2

H

D0

J49W/H-1

DN6

M20X1.5

70

62

60

86

60
