静音止回阀

型号:HC42X-16

静音止回阀简介

静音止回阀是止回阀的一种改进类型,属于自动阀门,静音止回阀能够有效的控制管道介质的流向,防止介质倒流,在对声音要求较高的管道系统中经常见到。静音止回阀能根据管道中流体的运动形式进行不同的启闭阀门处理。

静音止回阀工作原理

静音式止回阀主要由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成,内部流道采用流线型设计压力损失极小。当管道中没有介质流动时,静音止回阀的阀瓣受到弹簧作用,处于关闭状态。当管道介质朝向正确流向流动时,静音止回阀的阀瓣受到流体推力的作用,阀瓣被打开,让流体通过。当管道中的介质发生逆流时,逆流的介质产生反推力,和阀瓣弹簧的作用力,由于阀瓣只能单方向开启,这两股推力会将阀瓣紧紧的压在密封面上,阻止介质回流。静音止回阀阀瓣开启和关闭迅速,运动距离短,能降低水锤声,达到静音的目的。

静音式止回阀零件材料

    零件名称

阀体、导流体

    阀瓣

    弹簧

   阀杆

      材料

   QT450/球墨铸铁

     50Cr

   2Cr13

静音式止回阀技术参数

   公称压力

    试验压力﹝MPa

适用温度

适用介质

   MPa

壳体

密封

      1.0

1.5

1.1

80

水、油品

      1.6

2.4

1.76

污水、海水

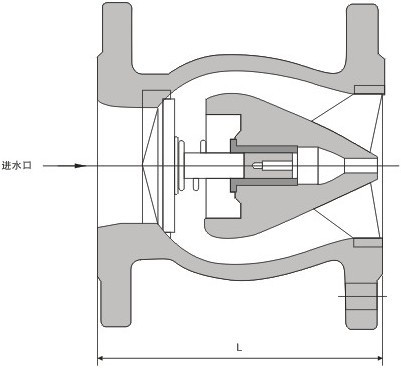

静音止回阀结构图



静音止回阀的特点

1.静音止回阀阀体内部的水流通道笔直,趋近流线型,可以提高管道介质的流通性。

2.阀瓣启闭运动距离短,能够快速启闭,水锤声小,静音效果优秀。

3.阀体设计巧妙,结构合理,重量轻,安装方便,密闭性能良好。

静音止回阀适用范围

静音止回阀主要适用在排水、消防、供暖管道系统中,安装在管道水泵的出水口,主要起着者防止水锤现象、保护管道设施、降低杂音的作用。

静音式止回阀外形尺寸

DN(mm)

50

65

80

100

125

150

200

250

L长度

120

150

180

229

254

267

292

340
