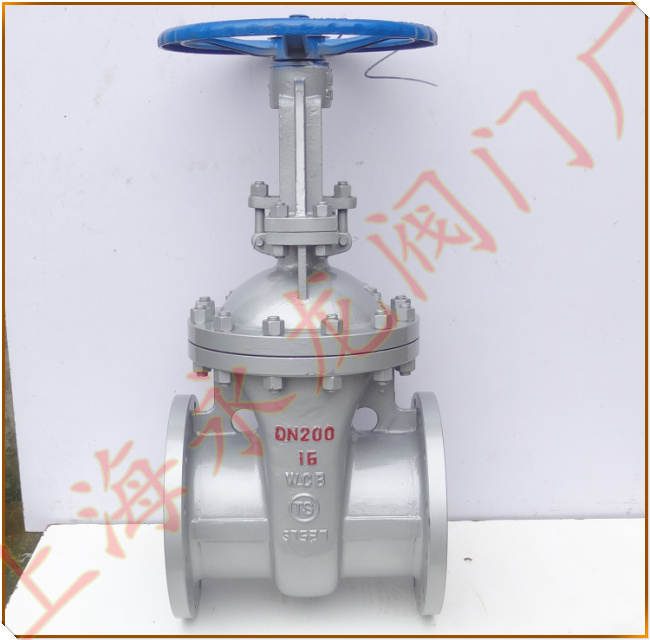

法兰楔式闸阀
产品型号:Z41H-16C
法兰楔式闸阀概述:
法兰楔式闸阀主要适用于石油、化工、制药、化肥、电力行业等各种工况的管路上。
铸钢闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。
铸钢闸阀:是所有用金属钢材料浇铸成铸件加工的闸阀统称铸钢闸阀。与铸钢闸阀相对应的还铸铁闸阀、锻钢闸阀,可锻铸铁闸阀。
分类:
铸钢闸阀:按材料分有碳钢闸阀、不锈钢闸阀、低合金钢闸阀(耐高温的铬钼钢属这个类别)、低温钢闸阀等。
各类铸钢闸阀下又有各种具体钢种牌号常用如下:
1、碳钢闸阀铸件牌号有:WCA、WCB、WCC、LCB等;适用温度-46度~425度。
2、不锈钢闸阀铸件牌号:301不锈钢、CF8不锈钢(对应锻件304不锈钢)、CF8M不锈钢(对应锻件316不锈钢)等;适用温度-198度~816度。
3、低合金钢分高温合金钢和高强度低合金钢,其中高温合金钢就是常说的铬钼钢。
铬钼钢闸阀的铸件牌号:ZG1Cr5Mo、ZG15Cr1MoV、ZG20CrMoV、WC6、WC9、C12A等。适用温度550度~750度。
每种具体的牌号材料所适用的温度各不相同,视实际工况条件选用。
在阀门采购中说到铸钢闸阀通常就是指WCB牌号的碳钢闸阀。
Z41H铸钢法兰楔式闸阀的试验压力与设计制造标准:
试验执行标准:GB/T 13927-2008名称通用阀门压力试验
设计标准:GB/T12234-2007 名称:石油天然气工业用螺柱连接阀盖的钢制闸阀
法兰连接:JB/T 79-94 机械部法兰标准、GB/T 9113-2000 国家推荐法兰标准、HG/T 20592-2009化工部法兰
结构长度:GB12221-2005 名称:金属阀门的结构长度
公称通径:DN15~DN1200mm
公称压力:PN10~PN320、1.0Mpa~32.0Mpa
安装使用与要点:
1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。
安装要点
1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
安装与维护应注意以下事项:
手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀,按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。
Z41H铸钢法兰楔式闸阀的优缺点:
1、铸钢闸阀的优点:流体阻力小 , 密封面受介质的忡刷和侵蚀小。开闭较省力。介质流向不受限制 , 不扰流、不降低压力。结构简单 , 结构长度短,制造工艺性好,耐高温耐高压可选材料多,适用范围广。
2、铸钢闸阀的缺点:密封面之间易引起冲蚀和擦伤,维修比较困难。外形尺寸较大,开启需要一定的空间,开闭时间长。
