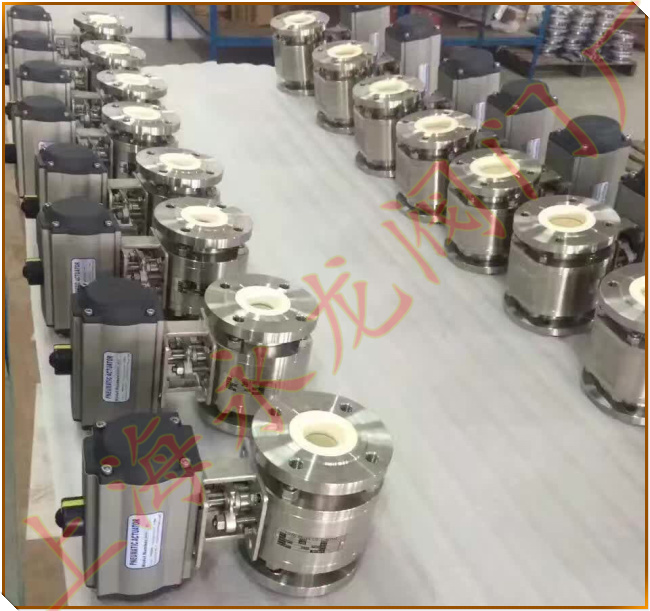

气动陶瓷球阀
型号:Q641TC-16C Q641TC-16P
气动陶瓷球阀简介:
陶瓷球阀内部阀芯组件采用的是增韧氧化铝或氧化锆陶瓷,其化学稳定性及硬度极高(洛氏硬度HRC88), 仅次于金刚石,具有极高的耐磨损、耐腐蚀、耐冲蚀性能,而且隔热性好,热膨胀系数小, 有高硬度及高电热绝缘性, 性能方面优于其它的材质。广泛应用于很难使用金属或其他材质的恶劣工况下,如化学设备,废物焚化设备,烟气脱硫设备等,覆盖电力、石油、化工、冶金、采矿、污水处理等工业领域。
球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02结构陶瓷的自润滑性,具有优异的密封性能。彻底改变了金属硬密封球阀易泄漏、扭矩大、密封面不耐腐蚀的缺点。
陶瓷球阀采用高技术新型陶瓷结构材料制作阀门的密封件和易损部件,提高了阀门产品的耐磨性、防腐性及密封性,大大延长了阀门的使用寿命,是钛合金阀和蒙乃尔阀的2~4倍。陶瓷阀门的使用可以大大降低阀门的修理更换次数,提高配套设备运行系统的安全性、稳定性,节约设备修理费用。
陶瓷球阀适用于高硬度的颗粒介质,或有软颗粒但又有腐蚀性的介质管道上作启闭之用。公称压力PN10~ PN40,适应温度≤200℃。可按照GB、JIS、API等标准数据制造。
技术规范:
设计与制造:API 6D / GB/T12237
结构长度:ASME B16.10 / GB/T12221
法兰尺寸:ASME B16.5 / GB/T9113
检验与试验:API598 / GB/T13927
材料:碳钢/GB/T12229、不锈钢/GB/T12230

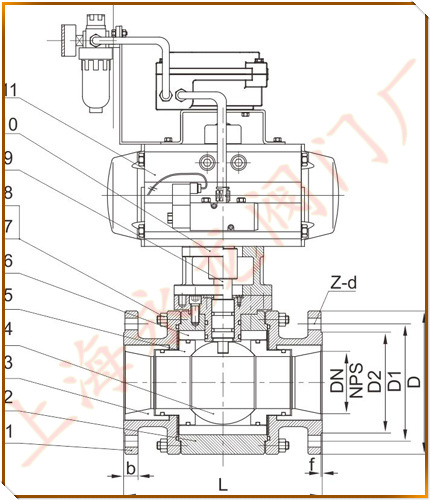

气动陶瓷球阀结构图:


气动陶瓷球阀材料明细表:
1.阀盖:A105/SS304
2.中阀体:A105/SS304
3.接管:高强度结构陶瓷
4.球体:高强度结构陶瓷
5.阀座:高强度结构陶瓷
6.中体:高强度结构陶瓷
7.螺柱:A193-B7/B8
8.螺母:A194-2H/B8
9.阀杆:SS316/SS316L
10.支架(电、气动)、填料函(手动):Q235/SS304
11.驱动装置:气动执行器组件
陶瓷阀门的优势:
我国各行业生产中目前普遍使用的阀门为金属阀门, 但金属阀门受金属材料自身条件的限制,越来越不能适应高磨损、强腐蚀等恶劣工况的需要。主要体现在使用寿命短、泄露严重,极大地影响了系统运行的稳定性。因此陶瓷阀门有以下几点优势:
1、采用高强度新型结构陶瓷材料制作阀门的密封部件和易损部件,提高了阀门产品的耐磨性、防腐性及密封性,极大延长了阀门的使用寿命,是钛合金阀与蒙乃尔阀的2~4倍。
2、陶瓷阀门的使用可以极大地降低阀门的维修、更换次数,提高配套设备运行系统的安全性、稳定性,减轻工人的劳动强度,节约设备修理费用。
3、陶瓷阀门的使用能提高工业管路系统的密封性,最大限度的杜绝泄露。同时,陶瓷阀门对环境保护也起到积极地推进作用。 另外,制造陶瓷的原料广泛、成本低廉,用铝、碳、硅等普通元素就能制造出性能优越的陶瓷材料,可以节约大量金属材料和稀有的矿产资源。
