多功能电液阀使用与维护

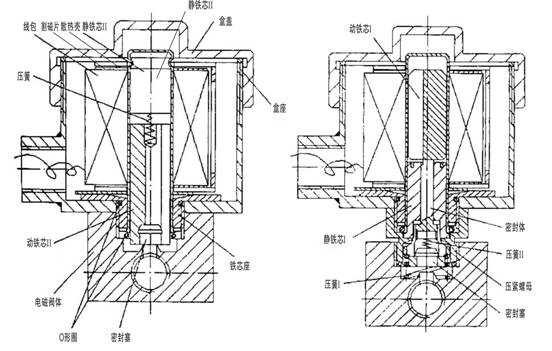

电磁阀结构图

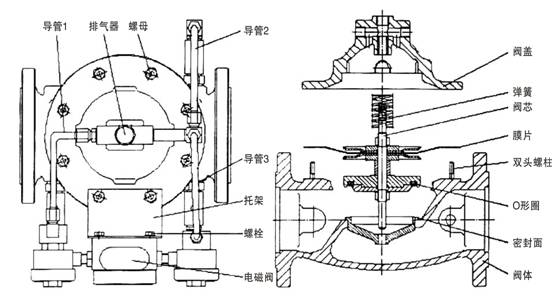

膜片式主阀结构图

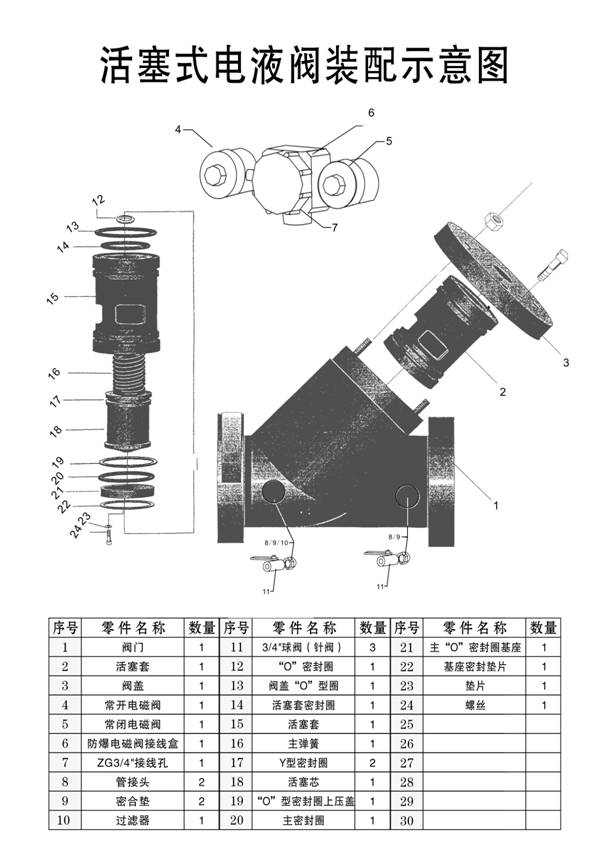

活塞式电液阀主阀结构图

故障判断及排除
  前面我们说过,电液阀是目前国内在原理,结构上最合理的一种控制执行阀。其结构的合理性在故障判断和维护上就得到充分体现。电液阀的故障判断很简单,借助电液阀本身的三个调节球阀就能准确判断故障位置。维护也很方便,只需简单拆卸几根导管,几个螺母就行。修理时不需将管路中的介质放光,只需将阀上的三个调节球阀全部关闭,拆卸卸零部件时仅会有少量介质溢出。
电磁阀拆卸方法
  常开,常闭电磁阀的结构如前图所示。当用户判断电磁阀有故障时,须拆开电磁阀检修。拆卸时请按下列步骤进行(下面所提及的零件名称请参见电磁阀结构图);
  1、 将电磁线圈的导线从接线柱上拆下;
  2、用扳手将电磁阀盒旋下,小心取出电磁线圈;
  3、用专用工具将护芯管小心旋下,注意不要硬旋,可用手轻击工具的手柄;
  4、 取下护芯管,取出里面的动铁芯,静铁芯等。
  此时即可检查电磁阀内有无异物,密封件有无损坏。若有异物,可清理干净后按原样装好;若有零件损坏,请更换零件后装好。零件可向生产厂家购买。
主阀拆卸方法
  当用户判断主阀阀芯有异物卡住或阀芯密封件(0形圈或Y型圈;膜片)损坏时,须拆开主阀检修。拆卸时请按下列步骤进行(下面所提及的电液阀各零部件名称请参见附图1. 2;
  1、将导管123拆下,拆卸时应注意不要让联接导管的接头松动,以免造成泄漏
  2、将联接电磁阀与托架的两个螺栓拆下,然后将阀盖上的八个螺母旋下,取下托架,打开阀盖。
  3、取下套在阀芯上的弹簧,将膜片小心地从八个双头螺柱中脱出,取出整个阀芯。
  此时即可检查密封面上有无异物、密封件有无损坏。若有异物,请将异物取出,并检查密封件有无损坏,若有损坏,请更换(密封件请向生产厂家购)。若无损坏,请按原样装好即可。
特别提醒:
  在判断和排除故障之前一定要先检查:管路上的阀门是否全部打开,泵是否启动、有无压力,过滤器是否堵,电源接线及通电是否正确、正常。

下面以两种最常见的故障为例介绍电液阀的故障判断和维修方法。

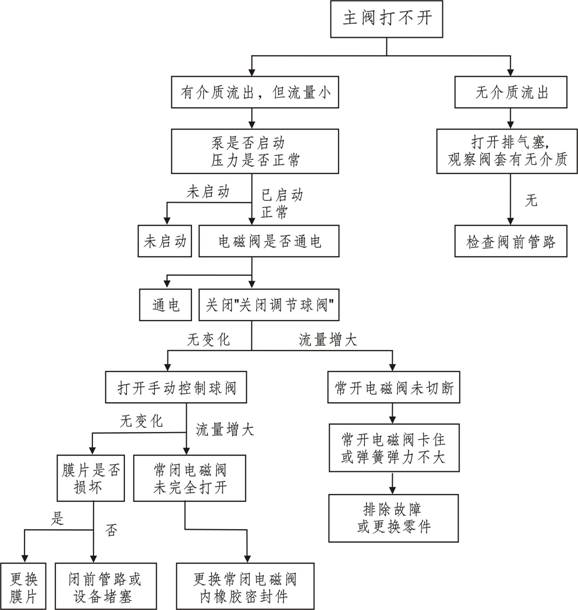

故障列一:阀打不开

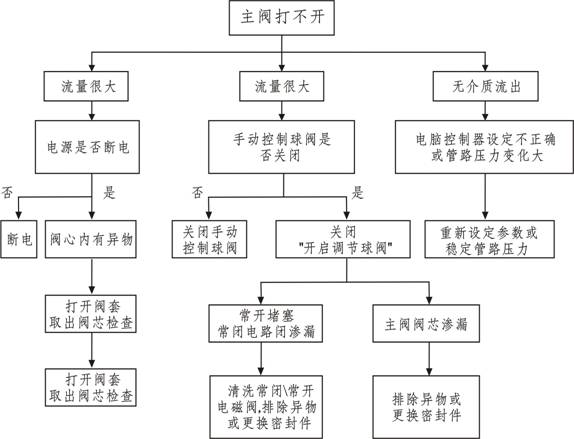

故障列二:阀关不住

附录:故障寻查指南
序号

问题

原因

排除方法

1

无流量或低流量

泵没有压力
上流的阀关闭
开启调节球阀关闭
接线故障
控制器无输出
主阀膜片(Y型圈)损坏
管道滤网堵塞
常闭电磁线圈不闭

启动泵
打开阀
打开球阀
检查接线
检查输出电压
检查膜片(Y型圈)
目检
测试并更换

2

不正常或不稳定

介质压力波动
控制器流量设定不正确
接线松动
电磁线圈接线接反

稳定系统
进行正确设定
重新接线
调整接线

3

主阀关闭早

控制器零调节太早
常开电磁阀泄漏
膜片(Y型圈)泄漏

重新校正
测试并更换
更换膜片(Y型圈)

4

主阀关闭迟

关闭调节球阀关闭
关闭调节球闭几乎关闭
控制器关阀零位调节太迟

进一步打开球阀
重新校调
重新校调

5

主阀不会关闭

手动调节球阀打开
关闭调节球阀关闭
常开电磁阀打不开
常闭电磁阀不关闭
阀的滤网堵塞

关闭球阀
打开球阀
测试并更换
测试并更换
检查滤网

6

关闭时管道震动

主闭关闭太快

慢慢关小
关闭调节球阀

7

下流系统压力太高

主阀泄漏

根据要求维修
