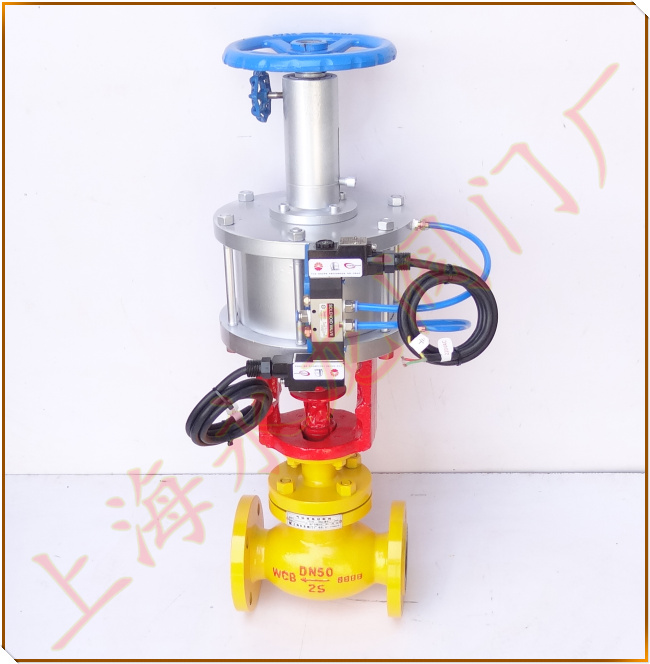

液氨紧急气动切断阀 氨阀 氨用气动阀门 气动氨阀
型号:QDQ641F-25C
氨阀 紧急切断阀简介:
液氨紧急气动切断阀是上海永龙阀门厂设计的第二代“气动紧急切断阀”新产品,气缸采用活塞式结构,可根据现场工况需要自己设定常开式(阀门长期打开状态,在维修期间、更换其他阀门或紧急情况需要关闭)。常闭式(阀门安装在储罐的入口和出口,平常为关闭状态,在装卸过程才开启),通过二路电磁阀通电通气换向实现开和关动作。
气动氨阀 气动切断阀工作原理:
常闭式(测试):在安装完毕后,接通气源,连接好电源,给上方的电磁阀通电通气,气源压力进入上气缸推动活塞下降,阀门为关闭,电磁阀即可断电(再通电或断电阀门都保持关闭状态),需要打开:通过下方电磁阀通电通气,气源压力进入下气缸推动活塞上升,阀门打开,电磁阀即可断电(再通电或断电阀门都保持打开状态)。
常开式(测试):在安装完毕后,接通气源,连接好电源,给下方的电磁阀通电通气,气源压力进入下气缸推动活塞上升,阀门为开启,电磁阀即可断电(再通电或断电阀门都保持开启状态),需要关闭:通过上方电磁阀通电通气,气源压力进入下气缸推动活塞下降,阀门关闭,电磁阀即可断电(再通电或断电阀门都保持关闭状态)。
《电磁阀通电通气打开或关闭阀门后,即可断电,不需要长期通电,以免电磁阀线圈过度发热影响电磁阀寿命》
液氨紧急气动切断阀在无外气源压力操作情况下,将手轮逆时针旋转到顶,阀瓣处于常开状态,将手轮顺时针旋转到底,阀瓣处于常闭状态,在自动化系统上使用时,切断阀与气源配套使用,气源的压力进入上气缸将阀门关闭,气源的压力进入下气缸将阀门开启。
氨用气动阀门 液氨切断阀技术参数:
口径:DN25~DN200
材质:铸钢、304不锈钢 316不锈钢
阀体压力:1.6MPa~4.0MPa
气源压力:0.4MPa~0.6MPa
温度:-29~120℃、-40~120℃、(蒸汽-29~300℃)定购时请注明使用介质及使用温度。
使用介质:水、蒸汽、燃气、液化气、液氨、氨气、弱腐蚀气体/液体。
气动氨阀 紧急切断阀手动、气动操作说明:
1.手动操作时:将手轮按顺时针旋转到底,阀门关闭;逆时针旋转阀门开启。
2.气动操作时:将手轮按逆时针旋转到底(定位杆为停留在刻度的横线上,锁紧大手轮下方的小手轮,防止人员失误操作),打开气源压力操作阀门即可,无需再操作手轮。
如发生气源故障时,不能关闭阀门,(先松开大手轮下方的小手轮)再用手轮顺时针旋转到底关闭阀门,防止事故发生。
可配套附件:空气过滤减压阀、信号反馈装置、防爆电磁阀(24V/220V可选择)、手轮手动装置。
安装方式:水平安装(凡出厂超过六个月的阀门产品安装使用前应进行压力试验)
