旋启式H44J衬胶止回阀
所属系列:止回阀
检索关键字:旋启式H44J衬胶止回阀
销售电话:021-58915478 紧急切断阀:021-57566219
图文传真:021-50723315 紧急切断阀:021-57568296
联 系 人:石金东
邮件地址:hsvalve@163.com
在线咨询:

旋启式衬胶止回阀 H44J

产品说明

衬胶旋启式止回阀只是允许介质向一个方向流动,而且阻止方向流动,通常这种阀门是自动工作的,在一个方向流动的压力作用下,阀瓣打开,流体反方向流动时有流体压力和阀瓣的自重,阀瓣作用于阀座,从而切断流动。

技术参数

设计与制造

GB/T 12235

结构长度

GB/T 12221

法兰连接

HG/T 20592

检验与试验

GB/T 13927

工作温度

≤85℃

适用介质

弱酸碱等一般腐蚀性介质

主要零件材料

名称

材料

上阀体

灰铸铁衬橡胶

下阀体

灰铸铁衬橡胶

阀瓣

碳钢衬橡胶

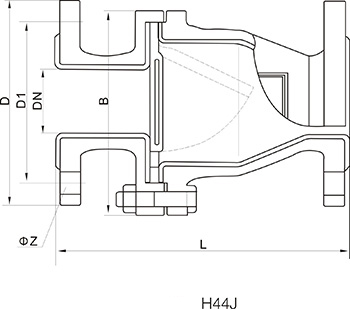

衬胶止回阀结构图



衬胶止回阀连接尺寸

HG/T 20592 PN10 (单位:mm

DN

L

D

D1

Z-φ

B

Wt( Kg)

25

160

115

85

4 14

128

4. 5

32

180

140

100

4 18

150

7

40

200

150

110

4 18

160

8

50

230

165

125

4 18

178

10

65

290

185

145

4 18

204

18

80

310

200

160

4 18

230

24

100

350

220

180

8 18

255

30.5

125

400

250

210

8 18

305

47.5

150

480

285

240

8 23

345

63.5

200

500

340

295

8 23

415

96.5

250

550

395

350

12 23

495

144

300

698

445

400

12 23

540

224

350

720

505

460

16x23





400

820

565

515

16x25
