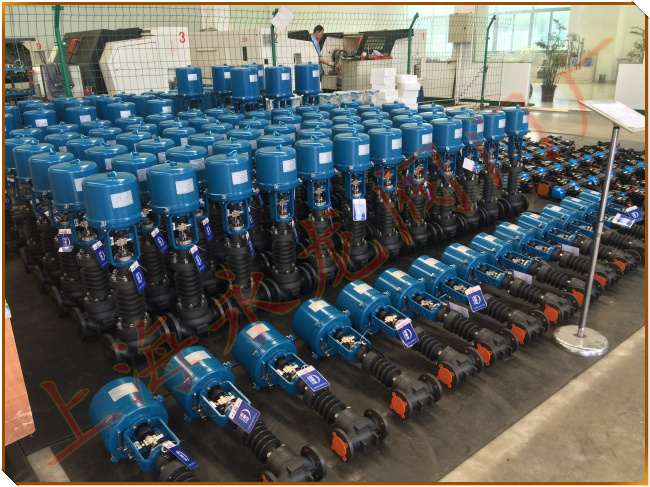

ZDLP-25C电动高温带散热器蒸汽调节阀
ZDLP-25C电动高温带散热器蒸汽调节阀
所属系列:调节阀
检索关键字:ZDLP-25C电动高温带散热器蒸汽调节阀
销售电话:021-58915478 紧急切断阀:021-57566219
图文传真:021-50723315 紧急切断阀:021-57568296
联 系 人:石金东
邮件地址:hsvalve@163.com
在线咨询:

电动调节阀 电动高温调节阀 电动高温蒸汽调节阀 ZDLP-25C电动高温带散热器蒸汽调节阀
型号:ZJHM-25C ZDLP-25C
电动高温带散热器蒸汽调节阀简介:
ZDLP-25C电动高温带散热器蒸汽调节阀具有关闭严密,结构紧凑,重量轻,维修方便等优点。是采用智能一体化执行器与低流阻调节阀阀体组成。电动高温调节阀配以381LXB-30防爆直行程电子式电动执行器或或381RSB-20电子式电动执行器和精小型调节阀体组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电动高温蒸汽调节阀技术参数:
形式:直通型球形调节阀
阀门通径:20~500mm
公称压力:PN1.6、2.5、4.0、6.4、10.0     ANSI Class 125、150、300、600    JIS 10K、16K、20K、30K、40K
连接形式:法兰式   FF、RF、RJ和LG
标准按:ANSI BI6.5、JIS B2201,HG20592-2009
焊接型:承插焊SW(20~25)
螺纹连接:(Rc1/2″~1″)
材料:WCB  WC6  CF8  CF8M  CF3  CF3M
(特种材质要求可以定做)
上 阀 盖:常温型(P):    -17℃~+230℃
伸长Ⅰ型(E1): -45℃~-17℃   +230℃~+566℃
伸长Ⅱ型(E2): -100℃~-45℃
伸长Ⅲ型(E3): -196℃~-100℃
注:工作温度不准超过各种材料的允许范围
压盖形式:螺栓压紧式
填料:不用润滑油的填料为:V形PTFE填料
用润滑油的填料为:石墨填料
阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:
硬密封:
Cv值从0.4~14的高精度流量特性符合IEC534-2,参考图1
CV值从0.01~0.25参考图3
软密封:
Cv值从0.4~14参考图2
CV值从0.01~0.25参考图3
工作范围:软阀座的工作温度和压差参考图4
司太莱堆焊的工作温度和压差参考图5
材料:1Cr18Ni9 Ocr17Ni12Mo2  司太莱合金堆焊9Cr18MoV  17-4PH  SUS440C
电动调节阀执行机构
美国rotork电动执行机构
德国HORA电动执行机构
韩国HL系列电动执行机构
PS系列电动执行机构
HKC系列电动执行机构
流量特性
等百分比、线性
可调范围
50:1(Cv≥1.0)或30:1(Cv≤0.63)
电动高温散热型蒸汽调节阀订货时请注明下列内容
1)阀门型号:
2)阀门口径×Cv值
3)阀体压力及连接形式
4)阀体和阀内组件的材料,要否硬化处理
5)阀特性及阀芯的形式
6)上阀盖型式
7)执行机构型式,要否带手轮机构
8)介质名称
9)介质温度和比重
10)特殊要求(禁水处理,禁铜等)
11)介质名称
12)正常流量及最大流量
13)介质压力、阀全开和全闭时的阀进口和出口压力
14)电动执行机构电压,是否防爆
15)介质粘度,是否含有悬浊液,有否闪蒸现象
16)电动执行机构品牌
电动高温调节阀特殊要求
本体部分特殊检查
流量特性检验、材料检查(试验报告)、低温试验
本体部分清洗
清洁度要求、禁油、除水处理
本体部分及执行机构特殊规格
防砂防尘型、防盐腐蚀型、寒冷地区用、热带地区用、禁铜、特殊空气配管及特殊气接头、真空工作条件、接触大气部份的螺栓、螺母采用不锈、接定涂层色
电动高温带散热器蒸汽调节阀采用平衡式阀塞结构,电动高温调节阀具有阀稳定性好,不易震动,噪音低,对温度敏感性小,允许使用压差不大、温度较大等特点。电动高温调节阀广泛使用于流量大,温度高,泄漏量要求不严格的场合。 电动高温调节阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。
