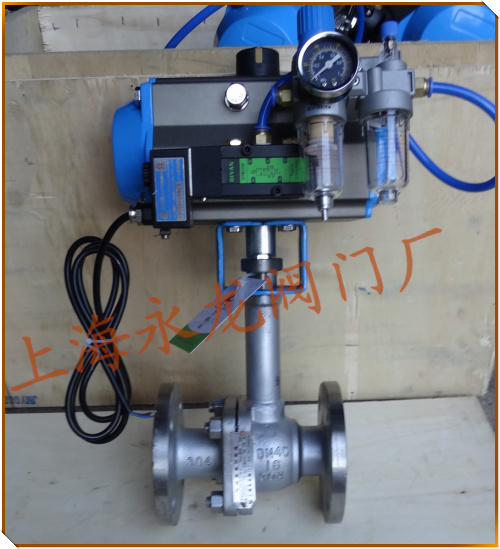

低温球阀 液化天然气低温球阀
型号：DQ41F-40P
产品简介：
低温球阀，超低温球阀，加长杆低温球阀，DQ41F-40P液化天然气低温球阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。本产品主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等低温介质。
工作原理：
低温球阀适用于的各种管路上，用于截断或接通管路中的介质，选用不同材质，可分别适用于不同的温度和介质，最低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰连接，也可采用焊接连接。
产品规范：
公称通径:DN15-200mm
公称压力:PN4.0MPa
适用介质:液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷、液氨等
适用温度: -196℃～+80℃
主要零部件材料：
阀体：0Cr18Ni9
球体：0Cr18Ni9
阀杆：0Cr18Ni9
填料、密封圈：PTFE
连接尺寸：
|
产品型号 |
DQ41F-40P 低温球阀 | |||||||||
|
产品代号 |
通径 |
尺 寸(mm) | ||||||||
|
L |
H |
D |
D1 |
D2 |
D6 |
Z-d |
b |
D0 | ||
|
541DQ15 |
15 |
130 |
180 |
95 |
65 |
45 |
40 |
4-14 |
16 |
140 |
|
541DQ20 |
20 |
150 |
220 |
105 |
75 |
55 |
51 |
4-14 |
16 |
160 |
|
541DQ25 |
25 |
160 |
230 |
115 |
85 |
65 |
58 |
4-14 |
16 |
180 |
|
541DQ32 |
32 |
180 |
310 |
135 |
100 |
78 |
66 |
4-18 |
18 |
200 |
|
541DQ40 |
40 |
200 |
320 |
145 |
110 |
85 |
76 |
4-18 |
18 |
200 |
|
541DQ50 |
50 |
230 |
400 |
160 |
125 |
100 |
88 |
4-18 |
20 |
250 |
|
541DQ65 |
65 |
290 |
420 |
180 |
145 |
120 |
110 |
8-18 |
22 |
320 |
|
541DQ80 |
80 |
310 |
500 |
195 |
160 |
135 |
121 |
8-18 |
22 |
320 |
|
541DQ100 |
100 |
350 |
520 |
230 |
190 |
160 |
150 |
8-23 |
24 |
360 |
|
541DQ125 |
125 |
400 |
600 |
270 |
220 |
188 |
176 |
8-25 |
28 |
500 |
|
541DQ150 |
150 |
480 |
620 |
300 |
250 |
218 |
204 |
8-25 |
30 |
700 |
|
541DQ200 |
200 |
600 |
720 |
375 |
320 |
282 |
260 |
12-30 |
38 |
900 |
