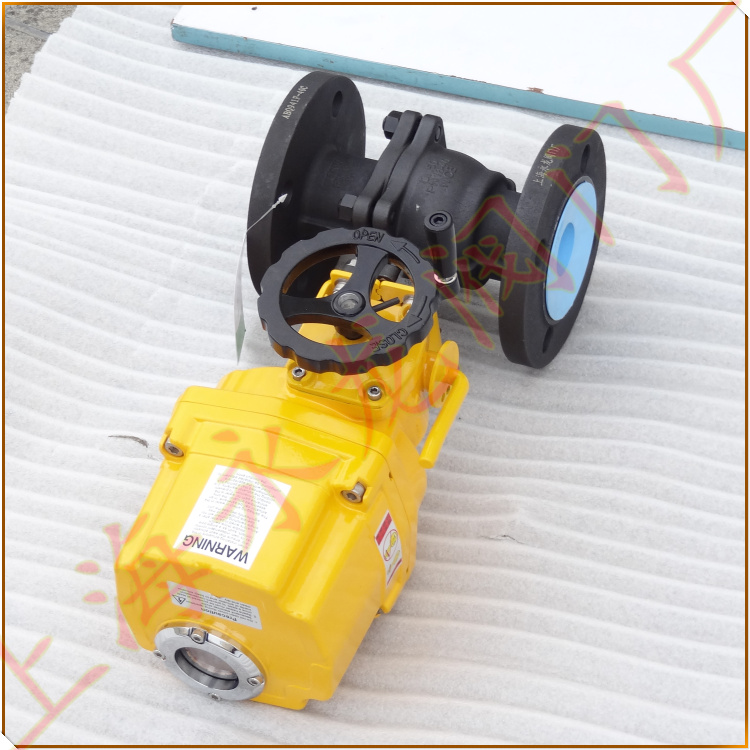

电动O型切断球阀
型号:FHDQ-0016-0XX0 FHDQ-0025-0XX0 FHDQ-0040-0XX0
电动O型切断球阀简介:
电动O型切断球阀采用防爆型角程式执行器与防火防静电O型球阀组成,可与消防系统,气体泄漏报警器或自动化控制系统联动,在出现泄漏或在装卸过程出现紧急情况快速关闭的阀门。
电动O型切断球阀技术参数:
阀体材质:WCB铸钢防火防静电高平台O型球阀、
球芯:304、
执行器:防爆型带手轮装置
防爆等级EXdiiCT5、
电源:220V、
类型:开关型(通电开、通电关)、
使用压力:1.6/4.0MPa、
使用温度:-29/+120℃、
使用介质:汽油、柴油、燃气、液氨
法兰:突面,凹面
连接方式:螺纹,焊接,法兰
电动O型切断球阀阀杆防泄漏设计:
1、阀杆采用防吹出设计。
2、第一阶段密封,锥形的阀杆密封垫有效地防止介质在阀杆旋转过程中的渗漏,并且在异常升压状态下,亦能有效防止渗漏。
3、第二阶段密封,一组V形组合填料在被压缩后往两旁扩张,从而防止了渗漏。
4、释放碟形弹簧的预紧力,自动补偿填料和阀杆密封垫的磨损。
5、使用阀杆螺母压紧全部的阀杆密封系统,防止泄漏。
6、止退垫固定阀杆螺母,防止其松开。
7、防静电装置:当操作阀门时,由于球体和聚四氟乙烯等非金属材料阀座之间摩擦,会产生静电电荷并聚积在球体行。为防止产生静电火花,特在阀门上设置防静电装置,把产生的静电导出。
8、防火结构:采用独特结构,当发生火灾时,非金属密封面材料烧毁时,金属环利用弹簧的弹力推动阀座与球体吻合密封,从而阻止火势蔓延和介质外流。(防火结构设计符合API607,JB/T6899和BS755)
9、自动泄压结构:当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化,从而出现中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门的安全。
电动O型切断球阀连接尺寸图:

DN

PN

Φd

Φd1

Φd2

L

T

H

n-Φh

15

16-40

95

65

45

130

16

51

4-Φ14

20

16-40

105

75

58

130

18

55

4-Φ14

25

16-40

115

85

68

140

18

63

4-Φ14

32

16-40

140

100

78

165

18

71

4-Φ18

40

16-40

150

110

88

165

18

81

4-Φ18

50

16-40

165

125

102

203

20

88

4-Φ18

65

25-40

185

145

122

222

22

114

8-Φ18

80

25-40

200

160

138

241

24

124

8-Φ18

100

25-40

235

190

162

305

24

147

8-Φ22

125

25-40

270

220

188

356

26

179

8-Φ26

150

25-40

300

250

218

394

28

207

8-Φ26

200

25

360

310

274

457

30

246

12-Φ26

200

40

375

320

285

457

34

246

12-Φ30


注解:DN-口径,PN-压力,Φd-法兰外径,Φd1-螺栓孔中心距,Φd2-法兰水纹线外径
L-阀门长度,T-法兰厚度,H-阀门中心距,n-Φh-孔数及孔眼大小
电动O型切断球阀为2片式结构设计,由4根高强度螺栓固定,可以提供整体的拉力强度,日本大金PTFE做密封圈,同时将泄漏的可能性降到最低点。产品结实耐用、经济型以及嵌入式的球阀是工业应用的理想选择。
