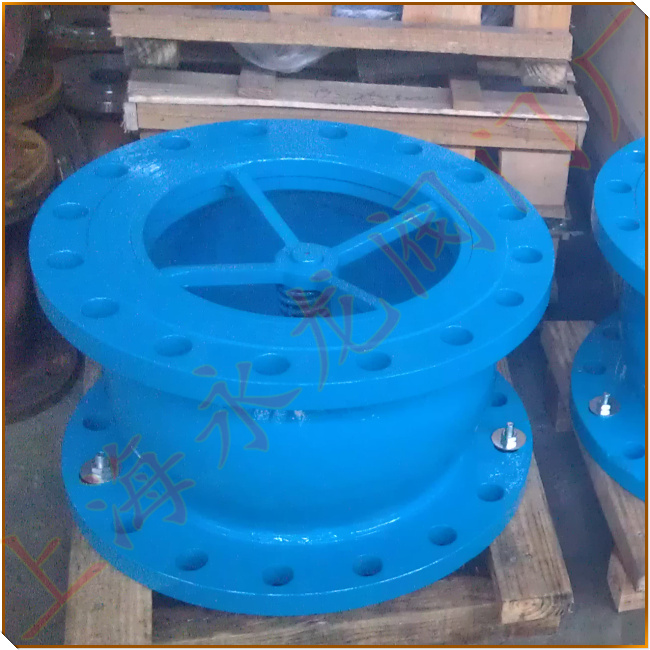

H41x消声止回阀
H41x消声止回阀
所属系列：水力控制阀
检索关键字：H41x消声止回阀
销售电话：021-58915478 紧急切断阀：021-57566219
图文传真：021-50723315 紧急切断阀：021-57568296
联 系 人：石金东
邮件地址：hsvalve@163.com
在线咨询：

消声止回阀
型号：H41X-10Q H41X-16Q
消声止回阀简介
消声止回阀适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。类此消声止回阀它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。
消声止回阀技术参数
公称压力：1.0～1.6MPa
公称通经：40～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
消声止回阀工作原理
消声止回阀它的结构特点只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开;流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。不宜用于含有固体颗粒和粘度较大的介质。当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
消声止回阀性能规范

  型  号
公称压力
壳体试验压力
密封试验压力
适用介质
工作温度
H41X一10Q
1.0MPa
1.5MPa
1.10MPa
水及弱腐蚀性流体
0～80℃
H41X一16Q
1.6Mpa
2.4MPa
1.76MPa
消声止回阀零件材料

   型  号
阀    体
阀座密封
弹    簧
H41X-10Q
球墨铸铁QT450/不锈钢304
丁腈橡胶(NBR)
不锈钢丝IC rl8Ni9Ti
H41X-16Q
球墨铸铁QT450/不锈钢304
丁腈橡胶(NBR)
不锈钢丝IC rl8Ni9Ti
消声止回阀结构图


消声止回阀连接尺寸

公称压力
公称通径
尺  寸(mm)
L
D1
D2
D3
Z一Φd
1.0
40
112
145
110
85
4-18
50
120
160
125
100
4-18
65
130
180
145
 120
4-18
80
150
195
160
135
8-18
100
165
215
80
155
8-18
125
190
245
210
185
8-18
150
210
280
240
210
8-22
200
255
335
295
265
8-22
250
310
390
350
320
12-22
300
320
440
400
368
12-22
350
380
500
460
428
16-22
400
405
565
515
482
16-26
450
430
615
565
532
20-26
500
450
670
620
585
20-26
600
510
780
725
685
20-30
1.6
40
112
145
110
85
4-18
50
120
160
125
100
4-18
65
130
180
145
120
4-18
80
150
195
160
135
8-18
100
165
215
180
155
8-18
125
190
245
210
185
8-18
150
210
280
240
210
8-23
200
255
335
295
265
12-23
250
310
405
355
320
12-25
300
320
460
410
375
12-25
350
380
520
470
435
16-25
400
405
580
525
485
16-30
450
430
640
585
545
20-30
500
450
715
650
608
20-34
600
510
840
770
718
20-41
