500X型持压/泄压阀产品介绍

500X型持压/泄压阀是永龙阀门工程技术人员参照美国、法国和国内同类的先进产品研制而成的一种新型水力控制阀。在传动方式上采用了水力操作并能自动控制,即利用控制管路中的压差自动开合,关闭主阀,使上游的压力不超过某一设定值。
500X型持压/泄压阀优越特点
500X型持压/泄压阀采用了全通道流线型设计,流体阻力小密封性能好,自动启闭性能灵敏的特点。500X型持压/泄压阀即可以作泄压阀又可以作持压阀。作泄压阀时:可将给水管路中超过向导阀安全值之压力释放掉,并维持管路中压力于一安全设定值以下,以防止管路中高压或突压毁损管线或设备,作持压阀:可维持主阀上游供水压力于某一设定值以上,以保障主阀上游供水区的压力。
500X型持压阀 500X型泄压阀可用于高层大楼消防测试循环系统以及其他给水平衡系统之泄压用,防止水压过高造成危除。主要用于城市低压供水区域。
500X型持压/泄压阀工作原理
泄压阀:主阀安装于泄水旁路,即与主管道并联安装。当上游压力逐渐上升超过导阀调定值时,主阀迅速开启泄水降压,直到上游压力降到设定值以下时,主阀才缓慢平稳关闭,并避免了水锤水击的发生,保证了管线的安全。
持压阀:主阀安装于主管路上,即与主管道串联安装,只要主阀上游的供水压力低于导阀设定值时,主阀就处于关闭状态。当主阀上游的供水压力超过导阀设定值时,主阀才会自动打开,向主阀下游供水,从而保证了主阀上游的供水压力。
500X型持压/泄压阀主要用途
泄压阀:主要用于消除因流量供大于需而逐渐增大的过高压力,如消防栓系统的消防初期、自动喷淋以及各种给水系统的水泵出口处。
持压阀:主要用于维护城市水管最低供水压力,特别是发生火灾时,开防止支管用户过度抽水降压(注其中隔膜式的20球阀和活塞式的15球阀接下水管道)
500X型持压/泄压阀技术性能
公称压力:1.0MPa、1.6MPa、2.5MPa
壳体试验压力:1.5MPa、2.4MPa、3.75MPa
密封试验压力:1.1MPa、1.76MPa、2.75MPa
使用温度:0℃-82℃
使用介质:水
500X型持压/泄压阀安装与调节
1.主阀的最佳安装方式是水平卧式安装,其他安装方式也可达到操作功能。安装前要彻底清除管道内的杂物。要注意主阀体外水流标示箭头,要遵循方向安装。安装后应确保没有管路应力作用在阀体及阀内部件上。
2.主阀前要安装一只闸阀和一只过滤器,主阀后也要安装一只闸阀,以便于维修。
3.导阀与导管控制系统已于出厂前装配和调整完毕,如导阀出厂设定压力值不适合现场要求,可作发下调整;先松开导阀手轮下的锁紧螺母,然后顺时针拧动导阀手轮为增加压力,反之为降低压力,调好后锁好紧螺母。
4.通水前必须彻底冲洗管道系统。
5.对重要给水管路应安装旁通阀。
6.微型过滤器要定期清洗。
500X型持压/泄压阀维护说明
水力控制阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时,请按下列指示进行拆卸。(注:主阀内一般消耗损伤伯为膜片和O型圈,其它内部件零件损伤甚少。)
1.先将主阀前后端闸阀关闭
2.将主阀上的配管接头螺丝松开,释放阀内压力。
3.将所有螺丝取下,包括控制管中的必要铜管和螺帽。
4.取下阀盖和弹簧。
5.将轴芯、膜片、活塞取下,切勿损伤膜片。
6.将以上各项东西取出后,检查膜片,O型圈是否损坏,如无损坏请勿在自行分争其内部零件。
7.如有损坏,请将轴芯上的螺帽松脱,逐件分解出膜片、O型圈,并重新换上新的膜片、O型圈。
8.仔细检视主阀内部轴芯、阀座等其它零件是否有损坏,并将其内部长期蓄积杂物清除。
9.依反向顺序将更换后的零件组合,装好主阀,注意阀门不能有卡阻现象。
10.请参考安装操作注意事项重新使用。谢谢合作!
500X型持压/泄压阀隔膜型结构图

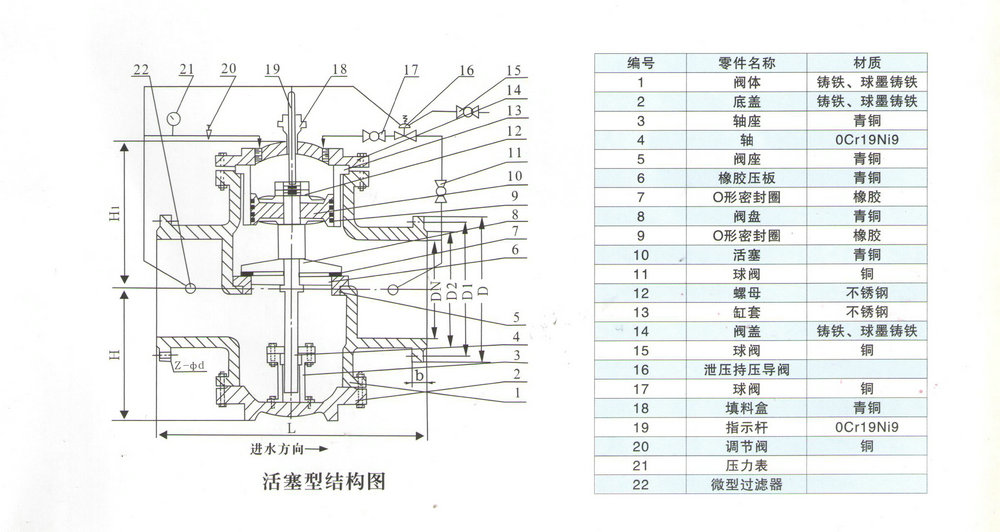

500X型持压/泄压阀活塞型结构图
