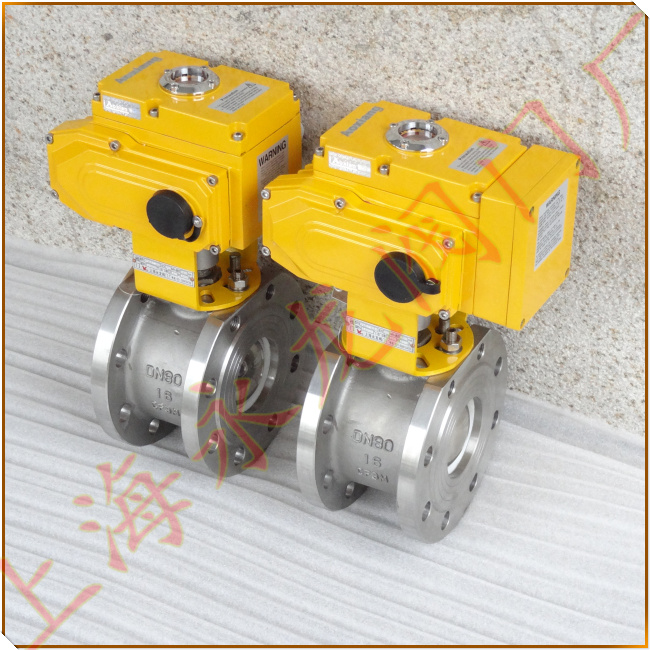

CF3M意式超薄型电动球阀
所属系列:电动球阀
检索关键字:CF3M意式超薄型电动球阀
销售电话:021-58915478 紧急切断阀:021-57566219
图文传真:021-50723315 紧急切断阀:021-57568296
联 系 人:石金东
邮件地址:hsvalve@163.com
在线咨询:

意式超薄型球阀 对夹超薄型球阀 超薄型对夹式球阀 CF3M意式超薄型电动球阀
型号:YLQ971F-16RL
CF3M意式超薄型电动球阀简介:
CF3M意式超薄型电动球阀具有结构紧凑、体积小、重量轻、 密封性能好、启闭灵活对夹连接球阀良好的保温保冷特性既能有效防止管路中粘稠介质凝固,又能降低管路中介质热量的损失。对夹球阀可装上相应的电动及气动装置,以实现遥控或自动控制。适用介质:适用于淡水、污水、海水、空气、蒸汽、食品、药品、化学制造、各种油类、酸碱类和盐类。
意式超薄型球阀技术参数:
产品尺寸:DN15-DN200
压力等级:PN16-40
适用温度:-20~350℃
材质:铸钢、不锈钢/304/316/315L
操作方式:手柄,气动,电动
超薄型对夹式球阀执行标准
1、设计与制造:GB/T 12237-2007
2、连接尺寸:GB/T 9113-2000
3、检查和试验:GB/T 13927-1992
CF3M意式超薄型电动球阀材料组成:
阀体:不锈钢CF8M/CF8、CF3/CF3M、 碳钢WCB
球芯:不锈钢 316、304、316L
密封垫:聚四乙烯PTFE
阀杆:不锈钢 316/304
填料:聚四乙烯PTFE 对位聚苯
定位锁:不锈钢304
手柄:不锈钢304
发绀螺母:不锈钢304
填料压盖:不锈钢304
密封瓶帽:不锈钢 316/304
垫圈:聚四乙烯PTFE 对位聚苯
对夹超薄型球阀技术参数采用ISO5211标准的平台设计,无需连接支架和轴套,使执行器安装变简单.
阀杆防泄漏设计
1、阀杆采用防吹出设计。
2、第一阶段密封,锥形的阀杆密封垫有效地防止介质在阀杆旋转过程中的渗漏,并且在异常升压状态下,亦能有效防止渗漏。
3、第二阶段密封,一组V形组合填料在被压缩后往两旁扩张,从而防止了渗漏。
4、释放碟形弹簧的预紧力,自动补偿填料和阀杆密封垫的磨损。
5、使用阀杆螺母压紧全部的阀杆密封系统,防止泄漏。
6、止退垫固定阀杆螺母,防止其松开。
7、阀杆与球体连接处有防静电装置。
8、阀门通道有通径和缩径两种类型。
9、符合API 607防火设计。
手动锁定设计
CF3M意式超薄型电动球阀开关锁定在必须保持阀门现有的位置时防止意外被误操作的风险。球阀的平台和手柄带有锁孔,用挂锁将阀在关闭位或开启位锁定。

别称:进口意式超薄型球阀 意式超薄型球阀 电动超薄型球阀 超薄型球阀 超薄型对夹式球阀 薄型保温球阀 进口对夹超薄型球阀 超薄型对夹球阀 意式超短型球阀 316L超薄型电动调节球阀
