蜗轮法兰硬密封蝶阀
所属系列:蝶阀
检索关键字:蜗轮法兰硬密封蝶阀
销售电话:021-58915478 紧急切断阀:021-57566219
图文传真:021-50723315 紧急切断阀:021-57568296
联 系 人:石金东
邮件地址:hsvalve@163.com
在线咨询:

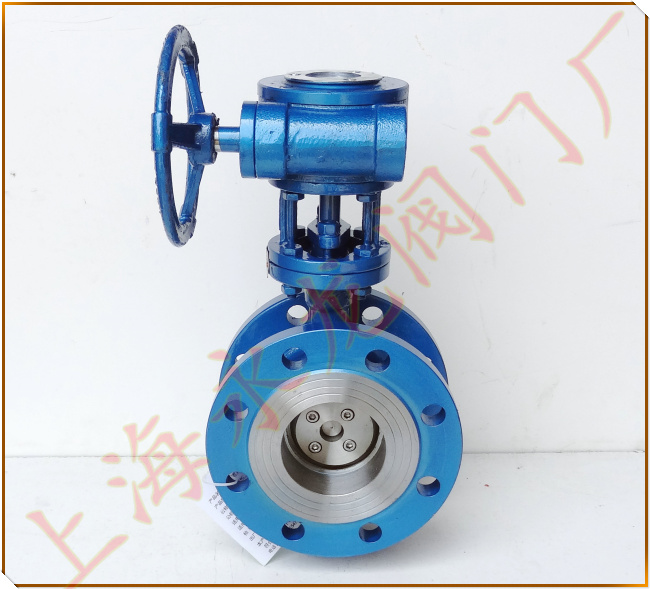

硬密封蝶阀 蜗轮法兰硬密封蝶阀 法兰式硬密封蝶阀
型号:D343H-16C
硬密封蝶阀简介:
硬密封蝶阀 蜗轮法兰硬密封蝶阀 法兰式硬密封蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
D343H-16C法兰式硬密封蝶阀广泛应用于石化、电厂、钢厂、食品、化工、饮料、医药、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。
硬密封蝶阀生产标准:
产品采用标准:JB/T8527-97
法兰式连接尺寸:GB9113.1-9113.26-88整体钢制管法兰;
GB9115.1-9115.36-88对焊钢制管法兰;
结构长度:GB/T5188.2-94对夹式连接阀门的结构长度;
GB/T12221-89法兰连接金属阀门的结构长度;
压力试验:GB/T13927-92通用阀门压力试验。
法兰式硬密封蝶阀运输与贮存:
1、蝶阀在搬运过程中,应对两密封面加以保护,以防止碰伤。
2、蝶阀应在防雨、防尘、干燥处存放,使蝶板处于开启5°-10°状态,并加以覆盖,防止杂物进入密封面。
 蜗轮法兰硬密封蝶阀安装使用注意事项
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰 时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向,普通管道阀门安装按(图1), 泵前阀门安装按(图2)。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压(见图3)。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
