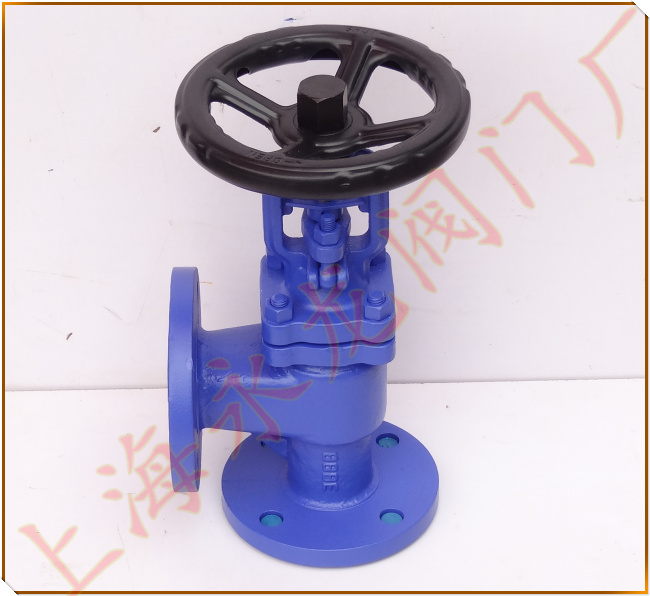

德标角式波纹管截止阀
所属系列:波纹管截止阀
检索关键字:德标角式波纹管截止阀
销售电话:021-58915478 紧急切断阀:021-57566219
图文传真:021-50723315 紧急切断阀:021-57568296
联 系 人:石金东
邮件地址:hsvalve@163.com
在线咨询:
波纹管截止阀也叫波纹管密封截止阀,通过自动滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏的设计。
角式波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端经不锈钢垫片焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀瓣振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
结构特点:
1、 双层波纹管标准设计;
2、 散热型阀盖设计;
3、 储存润滑油装置设计;
4、 卡簧固定阀杆螺母设计;
5、产品结构合理、密封性能可靠、造型美观;
6、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;
7、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
8、阀杆升降位置指示,更直观;
9、零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
设计规范
设计标准:EN13709
结构长度:EN558-1、ASME B16.10、GB/T 12221
连接标准:EN1092-B1、ASME B16.5、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
压力试验:EN12266、API 598、GB/T 13927、GB/T 26480、JB/T 9092
性能参数
主体材质:碳钢、不锈钢、合金钢
公称通径:DN15~DN400
压力范围:PN10~PN40
工作温度:-40℃~+420℃
应用范围:适用于化工、治炼、制药、电力、热力石油、液化气、蒸汽、易燃、导热油、高纯度、有毒等介质的管路上。
技术指导:德国威茨曼公司
