QDQ421F液化气气动紧急切断阀
型号:QDQ421F-25C QDQ421F-25CP
QDQ421F液化气气动紧急切断阀简介:
QDQ421F液化气气动紧急切断阀当气源压力为零,由于弹簧(单作用仅有)的预紧力,使阀芯处于初始状态(常闭)。当执行机构接到信号压力(0.4~0.6MPa)时,活塞上产生推力,压缩弹簧,带动推杆、阀体、阀芯移动到极限位置,使阀门全开状态。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀,使气动切断阀控制更加方便、简捷。
性能规范:
压力级:1.6/4.0Mpa
使用温度:-40~+80℃
使用介质:液氨、气氨、天然气、液化气
关闭时间:《2-3秒
气缸工作压力:《2.0Mpa
气缸使用介质:氨气、无水空气
熔闭温度:±80℃
气缸开启压力:》0.5-0.7Mpa
液化气气动紧急切断阀事故原因与处理方法:
故障现象:
㈠,通气打不开
①,气源压力过低 消除方法:调整压力(0.3Mpa-0.6Mpa)
②,电磁阀损坏或有杂物 方法:更换电磁阀或清除电磁阀杂物
㈡,通电不动作
①,线圈断路 消除方法:检查修复
②,线圈短路 方法:更换线圈
③,电源接线接触不良 消除方法:将接线处压紧
㈢,密封面渗漏
①,密封处有损伤或夹有杂物 消除方法:更换密封圈清除杂物
②,气动执行器弹簧断裂或失效 方法:更换弹簧或更换气动执行器
③,调节螺母过紧 检查方法:调整螺母
㈣,阀杆泄漏
①,填料过松 消除方法:压紧填料压盖
㈤,阀门外漏
①,连接处松动 解决方法:拧紧螺栓
②,密封件损坏 维修方法:更换密封件

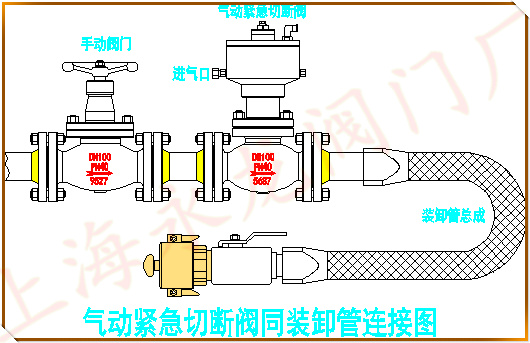

液化气气动紧急切断阀同卸臂管连接图:

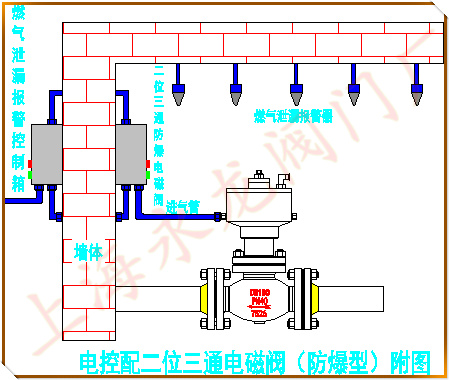

液化气气动紧急切断阀安装效果图:


QDQ421F气动液化气紧急切断阀具有结构简单精巧、自重轻、使用维修方便、防火隔爆、开启迅速能做到无泄漏,因此广泛用于加气站,石油储罐、化工、冶金、制药、造纸、印染等行业的生产过程自动控制系统中。
