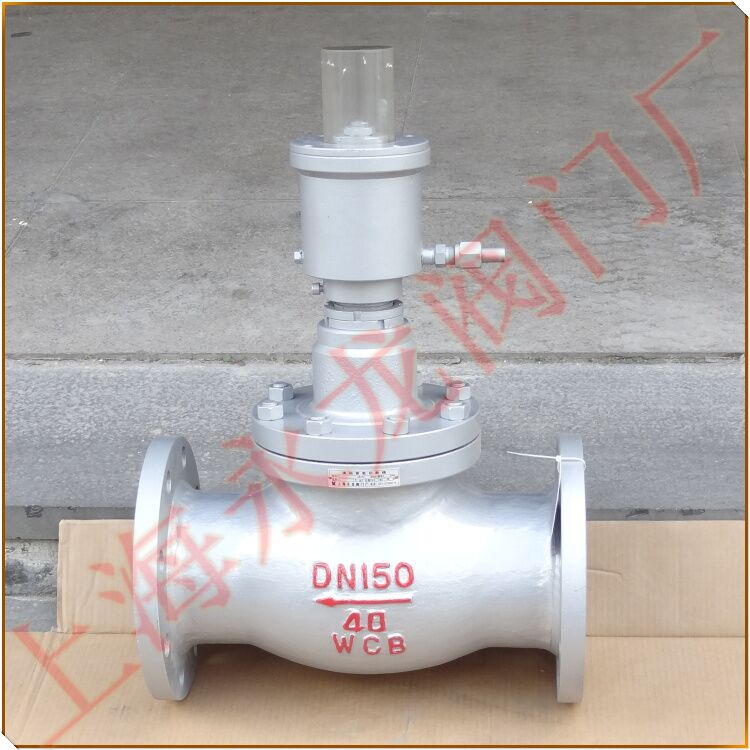

液化气站紧急切断阀 QDY421F-40CDN150液化气站大口径液动紧急切断阀
型号:QDY421F-40CDN150
液动紧急切断阀简介:
液动紧急切断阀又称液压紧急切断阀,油压紧急切断阀,与SB-03手摇油泵配套使用,通过液压油泵的手柄做往复动作,使压力增高推动活塞上升,紧急切断阀打开,介质即可通过。如遇火灾或其他紧急情况时,将手摇油泵的泄压阀打开,油压系统迅速泄压,使液动切断阀立刻关闭起安全保护作用。
QDY421F-40CDN150液化气站大口径液动紧急切断阀性能规范及技术参数:
阀体:碳钢,不锈钢
口径:DN25-DN300
连接法兰:突面 凹面 凸面
连接方式:法兰
压力级:20K/4.0Mpa
油缸工作压力:《6.0Mpa
使用温度:-40~+80℃
油缸使用介质:混合淀子油,变压器油
使用介质:液氨、气氨、天然气、液化气
熔闭温度:±70℃
关闭时间:《10秒
油缸开启压力:》2.0Mpa

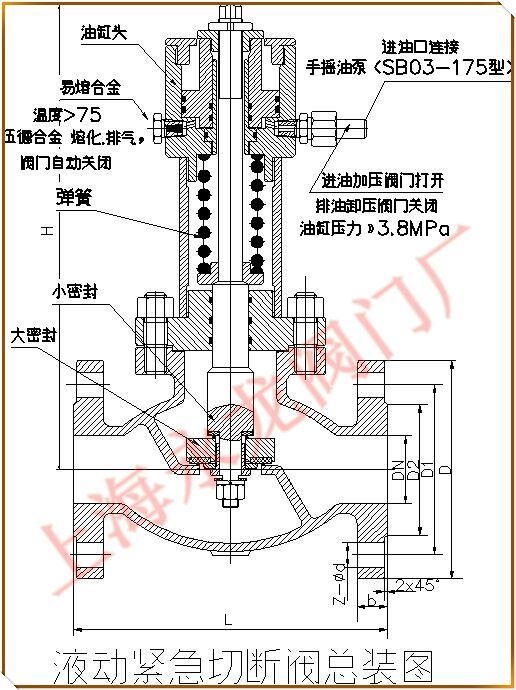

液动紧急切断阀总装图:


液化气站紧急切断阀工作原理:
手摇油泵的主要构造是由吸压油的柱塞,进油阀,出油阀及泄压阀组成。由柱塞和进出油阀的封闭,形成的密封空间是油泵的工作腔,当柱塞向上运动使工作腔的容积有小变大时,由于腔内压力低于大气压力进油阀打开,油经滤油阀进入工作腔。当柱塞向下运动时工作腔的容积有大变小,工作腔的油压升高,出油阀被打开,将压力油排入油路系统,供紧急切断阀开启。泄压阀是用于压力油路系统泄压而设置的,油泵工作时需将泄压阀关闭,针型阀打开摇动手柄下出油口出油,在油路系统需要泄压时将泄压阀打开,即紧急切断阀关闭。
QDY421F-40CDN150液化气站大口径液动紧急切断阀在现场环境温度升高至75℃以上时,安装在油泵或液压切断阀的易容塞立刻熔化,达到自动泄压目的,使油压切断阀自动迅速关闭。适用于液化石油气储配站的大型内贮罐或槽车上紧急切断阀在工作状态,利用液压泵的性能来达到控制紧急切断阀打开或关闭的目的.
