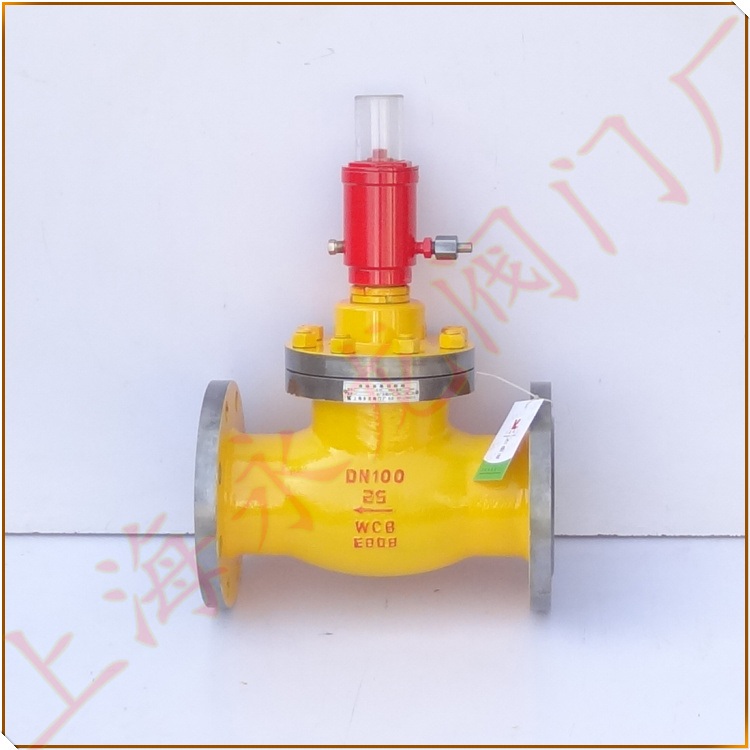

JY-150/40液动截止阀
型号:JY-150/40
液动截止阀简介:
JY-150/40液动截止阀也叫液动切断阀,液动燃气紧急切断阀。是一种储罐设备安全保护阀门,安装在液化石油气储罐站,液化气加气站,煤气储罐站,与远距离手摇油泵(SB03-175型)配套使用,利用液压控制阀门开启与关闭,以便在管道或储罐上发生大量泄漏甚至起火时快速卸压关闭,(或高温》75℃时易熔合金熔化,而油缸自动卸压,阀门迅速关闭而止漏)起安全保护作用。
液动截止阀JY-150/40性能规范:
压力级:1.6/4.0Mpa
油缸工作压力:《6.0Mpa
使用温度:-40~+80℃
油缸使用介质:混合淀子油,变压器油
使用介质:液氨、气氨、天然气、液化气
熔闭温度:±70℃
关闭时间:《5秒
油缸开启压力:》2.0Mpa
弹簧: 50CrVA(弹簧钢)
类型:常闭式

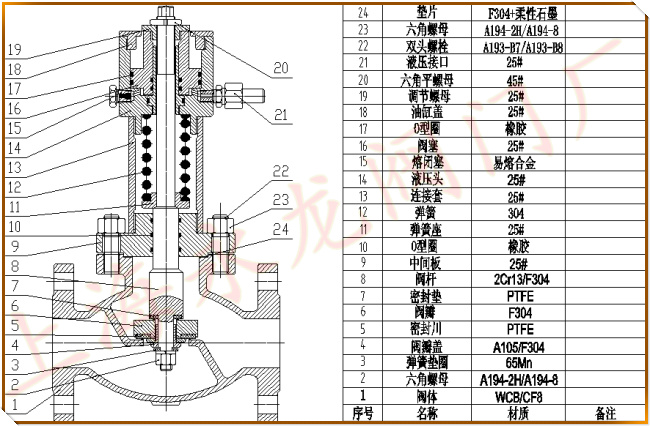

液动截止阀JY-150/40工作原理和结构说明:
当油泵给压时,先导阀开启,通过于阀瓣之间的导槽是进口卸压,以减少启闭力,使本阀开启省力而迅速,当油泵卸压时本阀自动关闭。
紧急切断阀设有易熔塞自动切断装置,当环境温度达到70±5℃时易熔合金熔化,气缸卸压,使燃气液动切断阀自动关闭。
切断阀采用聚四氟乙烯PTFE密封面,密封性良好。
液动切断阀驱动部分和受压阀体分开,容易更换气缸易损件及气缸O型圈。
液动燃气切断阀主要运动部件均采用含铬不锈钢,耐腐蚀性良好。
液动截止阀JY-150/40总安装图:

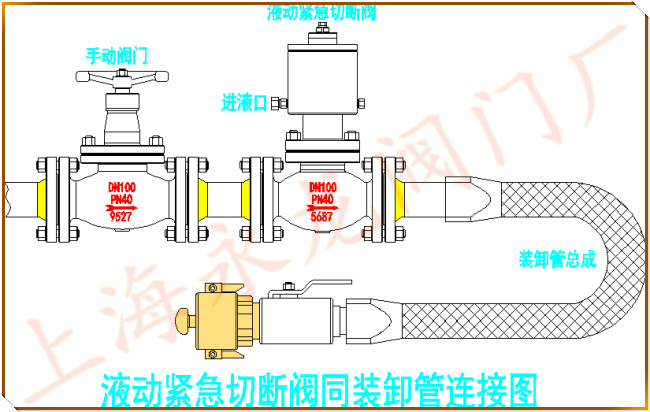

JY-150/40液动截止阀装卸管连接图:


JY-150/40液动截止阀使用、保管注意事项:
阀门在日常保管时应将对各个通路用塞子或封盖封闭,存放在干燥通风的室内,长期存放应经常检查,消除污垢,并在加工面上涂防锈油防止锈蚀。
安装前应将油压切断阀清洗干净,将各螺丝连接处拧紧。
液压切断阀采用止回阀原理,只能单向截断,安装时必需注意阀门流向道标志,并将要保护液压切断阀的各部件的清洁防止锈蚀。
订货须注明法兰密封形式,压力等级及连接标准。
必需正确使用本阀,如不按照本公司的使用说明,造成的损坏责任一切自负。
使用前请仔细阅读本说明书。
