内螺纹切断阀
型号:QDQ11F-25C
切断阀说明:
QDQ11F-25CDN15-DN50内螺纹切断阀常闭式结构,配套防爆电磁阀、气动三联件。利用电磁阀控制气源转换实现对气动切断阀的开启和关闭。
气动切断阀工作原理
内螺纹切断阀安装在储罐进口和出口管道,把气源(压缩空气或氮气)用塑料气管、铜管连接到空气过滤器的接头,把电磁阀线源接到控制室或者知道仪器控制系统,实现远距离控制紧急切断阀的开和关。
紧急切断阀结构
结构:常闭式,通电通气开,断电排气关 配套:防爆电磁阀 空气过滤减压阀 (不适用长期开启),内部装有低熔点(易熔合金)的塞子,在外环境≥80C温度易熔合金熔化泄压来迅速关闭。
气动紧急切断阀应用:
阀体:铸钢 不锈钢 锻钢
阀座密封:PTFE
电磁阀电源:220V/24V
气源压力:0.4MPa-0.6MPa
介质:氨、燃气、油品、气体
阀体压力范围:1.6MPa-4.0MPa

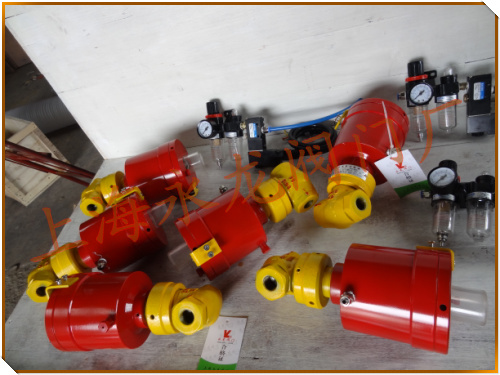

切断阀组装工艺图片
