紧急切断阀工作原理
所属系列:切断阀
检索关键字:紧急切断阀工作原理
销售电话:021-58915478 紧急切断阀:021-57566219
图文传真:021-50723315 紧急切断阀:021-57568296
联 系 人:石金东
邮件地址:hsvalve@163.com
在线咨询:

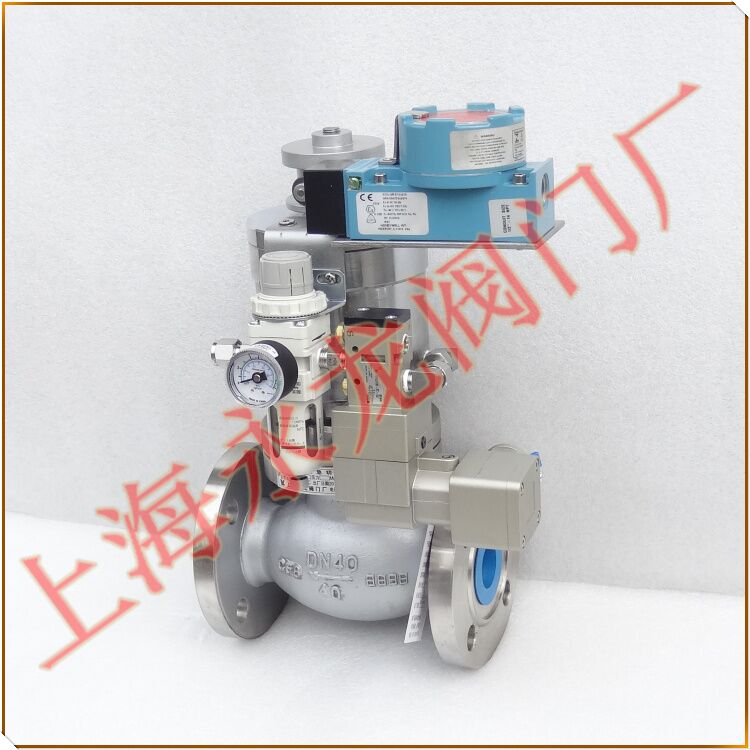

紧急切断阀_紧急切断阀结构原理图
别称:气动切断阀,站用切断阀,气动紧急切断阀,燃气紧急切断阀,氨用紧急切断阀,液氨紧急切断阀,氨气紧急切断阀
型号:QDQ421F-40C QDQ421F-40P
紧急切断阀概述:
紧急切断阀(Emergency cut-off valve
)属于常闭式结构气动阀门,直程式单作用活塞弹簧气缸,形式为高近低出设计,把止回阀与安全阀的功能聚集在一起,气缸设置高温熔断塞,有效防止温度自动泄压关闭功能,是石油,化工,油品,燃气储罐的防火安全设备部件之一。
紧急切断阀工作原理:
1.适用于燃气或液氨管道上,起安全保护作用。阀门通常处在关闭状态。装泄作业时,气源压力作用于气缸,推动活塞上升压缩弹簧力,阀门打开。气源断开,依靠弹簧力回位及储罐介质的压力推动活塞下降阀门关闭。
2.采用止回阀原理,只能单向切断,安装时介质流向必须与阀体标识一致。
3.当管道发生泄漏,通过气源卸压,实现远距离控制阀门关闭。发生火灾时,高温使易熔塞熔化,阀门自动关闭。
4.操作简便,阀门闭止快速。

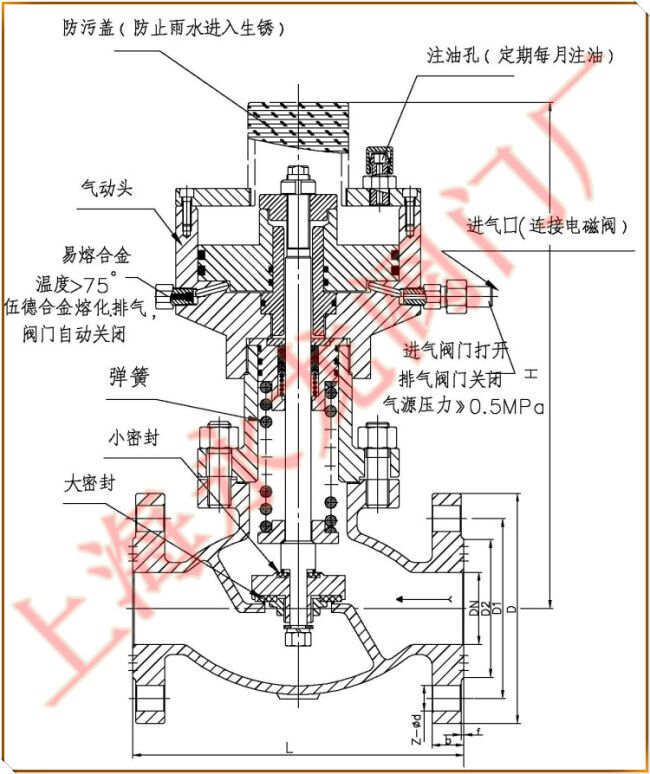

紧急切断阀结构原理图


氨用紧急切断阀配套附件:
220V交流/24V直流防爆电磁阀,行程开关,空气过滤减压阀,不锈钢连接管,(可另加手动装置)
气动切断阀其功能包括:可以在现场或一定距离之外,借助配套附件电磁阀机构实现快速闭止;当环境温度由于火灾等原因升高后至规定范围时,借助易熔元件熔化泄压等能自动闭止。紧急切断阀按使用场合分液化气体罐车用、火车罐车用、站用、罐式集装箱用等,按其驱动方式分为电动式、液压式和气动式等。
紧急切断阀功能:
紧急切断阀作为一种辅助的安全保护类型阀门,其隐形的作用常常被人们所忽视,甚至操作人员为了图方便,比如易熔元件用六角油塞来代替,用钢丝绳来捆绑主阀保持常开状态等等违规操作,导致紧急切断阀放置也就形同虚设,在关键时刻更不能发挥其作用,因此操作人员更应从思想上重视紧急切断阀的作用,熟悉紧急切断阀的工作原理和操作步骤,确保作业的安全进行。
