氨用气动球阀
所属系列:气动球阀
检索关键字:氨用气动球阀
销售电话:021-58915478 紧急切断阀:021-57566219
图文传真:021-50723315 紧急切断阀:021-57568296
联 系 人:石金东
邮件地址:hsvalve@163.com
在线咨询:
氨用气动球阀|气动阀门︳上海氨阀生产厂家
型号:KSQ641F-40P KSQ641F-40C
氨用气动球阀】简介:

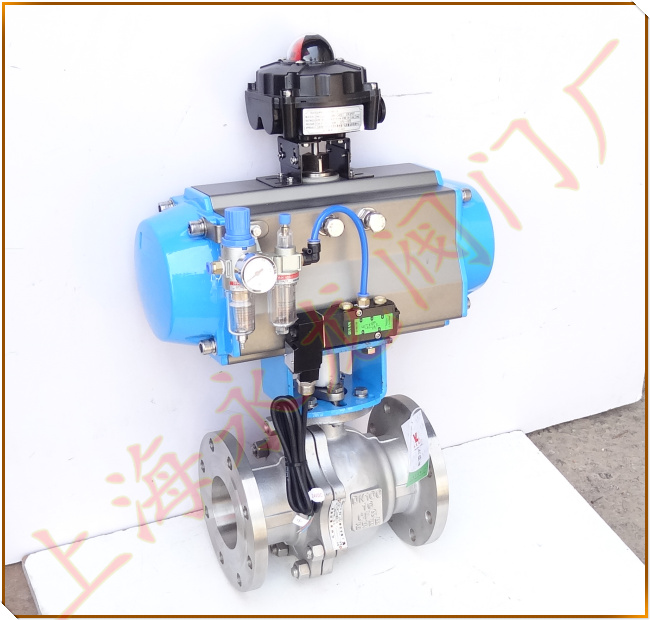

球阀|气动球阀︳气动氨用球阀是上海永龙阀门厂技术员自主开发的新型替代进口阀门产品,采用双作用气动执行器,2个防爆电磁阀与浮动式球阀组成,分别利用2个电磁阀线圈控制气源压力转换实现开关动作。
可根据现场需要设定(常开式或常闭式):
2个防爆电磁阀的作用:
①开:一个控制开启动作(通电通气开,线圈可以断电,阀门保持开状态)。
②关:一个控制关闭动作(通电通气关,线圈可以断电,阀门保持关状态)。
与监控气体报警系统-方案
控制器通过查询的方式获取探测器的信息,经高速CPU数据处理,通过LCD显示出现场探测器的浓度、状态,当探测器浓度超限时,控制器会发出声光报警同时输出控制器联动外接设备。控制在浓度报警的同时会输出联动信号启动(②关)电磁阀通电通气关闭阀门。
另装一路电源控制(①开)电磁阀。
气动阀门】技术参数:
1、阀体材质:WCB碳钢/CF8不锈钢硅溶胶防火防静电球阀
2、执行器:防爆型带手轮装置
3、防爆等级EXdiiCT5、
4、电源:220V、24V
5、使用压力:1.6~4.0MPa、
6、使用温度:-40/+120℃、
7、使用介质:氨、油品、燃气、
8、法兰接端:GB/T9113.1-2000/突面,凸面,凹面
9、设计标准:GB/T12224 GB/T12237
10、结构长度:GB/T12221
11、壁厚:GB/T12224-2005
12、检验与测试:GB/13927,API598
气动氨用球阀】防泄漏设计:
1、阀杆采用防吹出设计。
2、第一阶段密封,锥形的阀杆密封垫有效地防止介质在阀杆旋转过程中的渗漏,并且在异常升压状态下,亦能有效防止渗漏。
3、第二阶段密封,一组V形组合填料在被压缩后往两旁扩张,从而防止了渗漏。
4、释放碟形弹簧的预紧力,自动补偿填料和阀杆密封垫的磨损。
5、使用阀杆螺母压紧全部的阀杆密封系统,防止泄漏。
6、止退垫固定阀杆螺母,防止其松开。
7、防静电装置:当操作阀门时,由于球体和聚四氟乙烯等非金属材料阀座之间摩擦,会产生静电电荷并聚积在球体行。为防止产生静电火花,特在阀门上设置防静电装置,把产生的静电导出。
8、防火结构:采用独特结构,当发生火灾时,非金属密封面材料烧毁时,金属环利用弹簧的弹力推动阀座与球体吻合密封,从而阻止火势蔓延和介质外流。(防火结构设计符合API607,JB/T6899和BS755)
9、自动泄压结构:当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化,从而出现中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门的安全。
氨用气动紧急切断阀 气动氨用紧急切断阀 氨用紧急气动切断阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关,广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。
球阀|气动球阀︳气动氨用球阀|上海氨阀生产厂家提示订货时请详细说明以下参数:
(例如:阀门类型、驱动方式、连接形式、结构型式、公称压力、公称通径、输入信号、密封面材料、阀体材料、适用温度、是否带附件)
氨用气动球阀|气动阀门︳【上海氨阀生产厂家】/上海永龙阀门厂:氨用气动球阀 氨用电动球阀 手动氨用球阀
