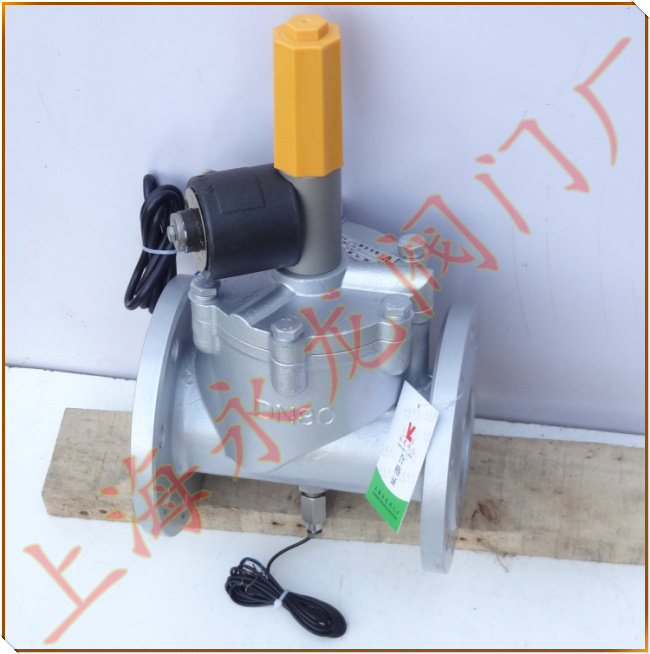

工业级电磁阀-电磁式燃气紧急切断阀-永龙自主品牌
型号:ZCRB-16
电磁式燃气紧急切断阀概述:
ZCRB-16电磁式燃气紧急切断阀该系列产品属工业级手动复位开阀、交(直)流电脉冲驱动关阀且开关状态自保持的隔爆型燃气(液化气/煤气)专用防爆电磁阀。它是燃气管道的安全防护紧急切断装置。可与燃气泄漏报警器系统连接或消防及远程自动控制系统快速切断气源确保用气安全的阀门。
当发生燃气泄漏、或火情、报警器报警,主机给电磁阀通电时,燃气防爆切断阀(1S)瞬间关闭,(再通电或断电防爆切断阀保持关闭状态)开阀需经人工手动拉动阀杆上升开启,防爆型燃气紧急切断阀满足用气安全管理规范,符合燃气事故处理要求标准。
电磁式燃气紧急切断阀工作原理
结构类型:常开式
在平常工作中切断阀处在开启状态,线圈处于断电(没电)状态,不消耗电能。
当发生泄漏报警器主机向防爆线圈输入电源,动铁芯吸合,连杆失去支撑,在弹簧和活塞重力的作用下,快速关闭主阀口,切断燃气源,并进入自锁状态,此时即使断开电源,阀门仍处于关闭状态,不会自动打开。
当工作人员处理维护维修好事故,需人工拉起阀杆,管网恢复正常供气。
电磁式燃气紧急切断阀技术参数
⒈适用介质:燃气,粗苯,沼气,液化气,煤气,甲醇
⒉密封材料:氟橡胶/四氟乙烯
⒊阀体材质:铸钢WCB 不锈钢304
⒋使用环境温度:-20℃-60℃
⒌运输贮存温度:-40℃-60℃
⒍公称压力:0.1-1.6MPa(1bar=0.1MPa=14.5PSI)
⒎关闭方式:通电
⒏关闭时间:≦1秒
⒐只能手动开启(手动复位)
⒑防爆标志:ExdIICT5 Gb
⒒防火等级:IP65(要求盖上防护罩)
⒓电缆长度:1.5米(双护套引线)
⒔连接方式:内螺纹,法兰
⒕电源电压:AC380V、AC220V、AC127V、AC36V、AC24V、DC220V、DC110V、DC36V、DC24V、DC12V
⒖满足标志:Q/CN 1-2013
电磁式燃气紧急切断阀特点
①.隔爆型防爆:防爆罩采用钢铁材料制造,可室外防水,防外部冲击力,防环境温度变化。
②.关阀方式:通过给线圈通电来关闭阀门。
③.开阀方式:手动开启,开阀需到现场人工操作,符合燃气事故处理要求。
④.保持方式:双稳态功能,无任何动力下保持常开及常闭状态。
⑤.关闭速度:小于1秒。
⑥.结构:阀内介质与外部完全隔离,安全可靠。
⑦.静密封性能:三点一线(导向销,手动杆,活塞)密封严密。
⑧.动密封:双及密封,动密封环具有磨损自动补偿功能,寿命延长。
电磁式然气紧急切断阀尺寸图

规格型号

公称通径

 法兰连接





L

H

H1

D

K

N

DN25

25

115

270

210

115

85

4-Ф14

DN32

32

145

290

220

135

100

4-Ф18

DN40

40

155

305

230

145

110

4-Ф18

DN50

50

180

320

240

160

125

4-Ф18

DN65

65

215

400

310

180

145

4-Ф18

DN80

80

230

440

340

195

160

8-Ф18

DN100

100

285

470

360

215

180

8-Ф18

DN125

125

330

600

475

245

210

8-Ф18

DN150

150

450

650

510

280

240

8-Ф23

DN200

200

570

850

680

335

295

12-Ф23

DN250

250

650

880

685

405

355

12-Ф25

DN300

300

750

950

720

460

410

12-Ф25

DN350

350

850

1000

740

520

470

16-Ф25

DN400

400

950

1200

910

580

525

16-Ф30

DN450

450

1100

1320

1000

640

585

20-Ф30

DN500

500

1150

1400

1050

705

650

20-Ф34

DN600

600

1400

1550

1180

840

770

20-Ф36

备注:所有表格中:L-长度,H-高度,H1-中心高度,ФD法兰盘外径,ФK-孔距,N-ФI-螺栓孔数量与大小。
电磁式然气紧急切断阀安装要求及安装方式示意图
⑴由于紧急切断阀的活塞靠重力和活塞复位,故安装时介质流向水平,拉杆垂直在上端,严禁倒置或倾斜。
⑵建议在紧急切断阀前端加装手动阀门(闸阀,球阀,截止阀),以方便检修燃气切断阀。
⑶在安装液化气切断阀上面加装防雨棚,防止被水淋湿。
⑷建议每个月动作一次,随时保持煤气切断阀良好的工作状态。
⑸不要用力击打复位杆。
⑹严禁私自撤卸天然气切断阀,要由专业的燃气技术人员检修。
