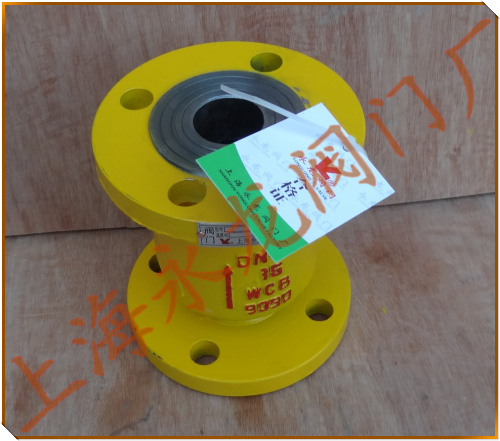

立式氨用止回阀
所属系列:止回阀
检索关键字:立式氨用止回阀
销售电话:021-58915478 紧急切断阀:021-57566219
图文传真:021-50723315 紧急切断阀:021-57568296
联 系 人:石金东
邮件地址:hsvalve@163.com
在线咨询:

立式氨用止回阀 立式氨气止回阀 立式液氨止回阀
型号:AH42F-25C H42EP-16C
立式氨用止回阀用途:
立式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;依靠阀瓣自重和流体压差实现在管路的自动阻止流体倒流。
AH42F立式氨气止回阀操作原理和结构说明
1、当流体顺着箭头方向通过该阀门时,由于流体的压差使阀瓣升起,从而流体顺利的通过阀门
2、当流体倒流时,由于阀瓣的自重和流体的压差作用,使阀瓣下降并与密封面密合.防止了流体倒流
3、止回阀为全封闭结构,无动密封,永不外泄.安装方式:竖装
AH42EP立式液氨止回阀主要零件材料:
阀体: 碳素钢WCB、不锈钢CF8
阀瓣: 25#
密封面:尼龙、丁晴橡胶、PTFE、三元乙丙
螺母、螺栓 35#、35CrMoA
口径:DN15-DN100
压力:1.6MPa-6.4MPa
连接方式:法兰/突面、凹面、凸面、可根据需要加工法兰结构,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。
立式止回阀是升降止回阀的一种。又称逆止阀、单向阀、逆流阀、和背压阀。利用管道介质的压力推动阀瓣上升,流体通过,流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。
