-196℃低温拉断阀 紧急拉断阀
型号:YLQJ-50ERCLDF-HG40F
-196℃低温拉断阀简介:
-198℃低温拉断阀是一种安装在软管与输送管线连接端,用于在紧急情况下使槽车与输送管线(或设备)自动、快速脱离的机构,又称低温紧急脱离装置,加液管路上配装该拉断阀,当加液管被拉断时,能确保液体不泄漏,保证人身安全,减小事故损失,避免环境污染。它适应于液化天然气(LNG)、液氮、液氧、液态二氧化碳、液氨等各种化工介质的装卸领域。
-196℃低温拉断阀性能参数
1. 公称通径:DN25、32、40、50、65、80、100;
2. 公称压力:PN0.6、1.0、1.6、2.5、4.0、5.0MPa;
3. 工作温度:-196℃~60℃
4. 材质:壳体采用耐低温的奥氏体不锈钢锻件,制造时首先进行深冷处理;密封材料采用耐低温聚四氟乙烯,内衬弹性不锈钢骨架,密封面经研磨处理以达密封要求。
5. 密封性:零泄漏;
6. 使用性能:
1)紧急情况下能够使装卸设备自动、快速拉断;
2)常规操作时不会出现“拉断”;
3)拉断后分开的两部分能有效密封。
-196℃低温拉断阀结构原理
图1 所示为软管型拉断阀的结构总图,其主体由两个切断阀组成,切断阀一般为采用弹簧力关闭的单向阀,单向阀主要由壳体、阀瓣、主密封圈、主密封座、导流板等组成;两切断阀靠三只拉断螺栓连接,紧急情况下随着槽车的“逃逸”软管直接拉断连接螺栓,无须电、液等外加动力。


1.导流板  2. 外壳   3. 弹簧   4. 阳头阀瓣   5. 主密封   6. 主密封座  7.螺钉
8. 拉断螺栓   9.垫片   10.螺母   11. 挡销   12. 副密封 13. 阴头阀瓣
工作过程

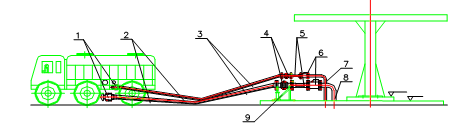

如图2所示为紧急拉断阀安装在软管工艺管线上的示意图,该套装卸设备主要由软管(高压胶管或金属软管)、快速接头、紧急拉断阀和专用球阀等组成。
提示:应满足槽车在图示工作区内进行装卸作业。


1.快速接头  2. 装车软管   3. 钢丝绳   4. 紧急拉断阀   5. 缓冲软管
6.球阀      7. 气相管     8. 液相管   9.支架
脱离过程描述
槽车正常装卸时,软管处于松弛自由状态;当槽车驰离,其接口进入警戒区时, 软管张紧并逐渐延伸拉长,当超出极限范围后进入脱离区,瞬间紧急脱离装置的拉断螺栓断裂,实现装置分离;分离后,一个单向阀留在发油台管线上,另一个留在软管上,在内部弹簧力的作用下均实现密封。
通常压力为PN2.5MPa的紧急拉断阀拉断力参考值为:规格为25DERC的直线拉断力750~950kgf;规格为32DERC直线拉断力1000~1100 kgf;规格为40DERC直线拉断力1200~1300 kgf;规格为50DERC直线拉断力1300~1500 kgf;规格为65DERC直线拉断力1800~2000 kgf;规格为80DERC直线拉断力2000~2200 kgf;规格为100DERC直线拉断力3000~3500 kgf;规格为150DERC直线拉断力5500~6000 kgf。
2.2.2脱离后的复原
排空管线后进行恢复工作。
1)取回被槽车拉走的软管,检查软管是否损坏,若损坏需更换。
2)检查两切断阀的主密封是否损坏(烧坏), 有损坏则卸下主密封座更换主密封。
3)检查副密封是否损坏(烧坏), 有损坏则更换。
4)将副密封压入留在管线上的单向阀的凹槽中,可涂黄油粘结。
5)将两单向阀沿阀瓣导向孔合拢。
6)更换新的拉断螺栓将两切断阀连接起来。连接拉断螺栓时,先徒手预紧,然后用有预置功能的扭力扳手拧紧拉断螺栓。
主要零部件的材料
依据介质的不同分别选用不同的材料,见表1
表1  主要零件参照表

零 件 名 称

材     料

阀体、压盖、阀瓣、导流板

SS304、SS316等

拉断螺栓

45#、Cr12、SS304、H62等

主密封、副密封

耐低温聚四氟乙烯(PTFE)、石墨等


4.试验
表2   测 试 表(Q320706JBI01-2008)

公称

通径

壳体强度试验

密封试验

低温试验

拉断试验

时间

试验压力

时间

试验压力

液氮, 压力0.6 Mpa ,稳压 30分钟,不得有渗漏、冒烟、拉断螺栓伸长现象。

每10台抽检 1台,不足10台每批抽检1台

DN25~80

5

水压,1.5倍的公称压力,不得有渗漏

5

水压,1.1倍的公称压力,

不得有泄漏

DN100~150

10

10

 要求及注意点
1)软管为金属软管,波纹管壁厚应大于0.5mm;若壁厚小于0.5mm则应在内腔增加相应规格钢丝绳以增加金属软管的抗拉强度。
2)紧急脱离后,必须迅速停泵,卸掉管线压力。
3)在管线排空前不得用外力挤压阀瓣,否则会造成介质泄漏。
4)安装液相紧急拉断阀时,其前端应有支架支撑重量,减缓冲击。
5)低温拉断阀泄漏处理: 低温阀门内漏是阀门密封面损坏,由于低温阀门是软密封结构,可以先用扳手加力紧,若仍泄漏则需更换四氟密封垫片。若仍是泄漏则可能是阀座损坏,需更换阀门。
低温阀门外漏分阀体法兰泄漏或两单向阀结合处泄漏两种,一般采用紧固的方法处理或者更换密封垫。
5.销售服务
上海拉断阀厂家/上海永龙阀门厂有大量的紧急拉断阀备件以应急需,我们对已销售的各种规格的紧急拉断阀提供全套服务和维修便利。
