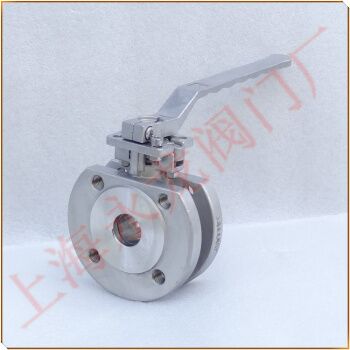

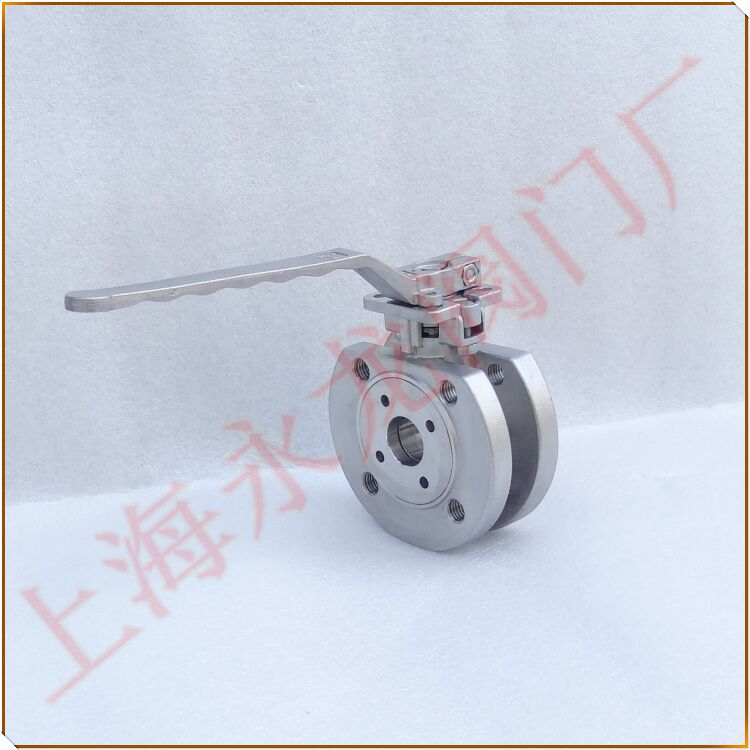

对夹式薄型球阀 The wafer thin ball valve
简称:对夹式球阀 The wafer ball valve   薄型球阀 Thin ball valve
型号:Q71F-16/40P
薄型对夹式球阀产品概述:
   Q71F-16/40P对夹式薄型球阀 The wafer thin ball valve也称意大利式球阀 Italian ball valve,法兰采用螺纹连接方式,产品具有结构长度短、重量轻、安装方便等特点,适用在空间狭小,高空操作安装困难等工况。全通径设计,减少流道空阻力便于流量控制,薄型对夹式球阀还可以提供线性流道口,V型流道口。


薄型球阀设计特点:
1.ISO5211平台连接
2.阀杆防飞出设计
3.防静电装置
4.上密封可调功能
5.防火结构设计
6.壳体脱蜡精密铸造
对夹式球阀设计标准:
1.设计制造:DIN 3357
2.法兰连接:DIN EN1092-1
3.壁厚标准:ASME B16.34
4.检验试验:API 598


   薄型对夹式球阀 Thin the wafer ball valve是引进国外技术进行国产化设计而发展出的新一代短法兰距球阀,球芯通道形状有矩形、V形及O形。对夹式球阀是用双头螺栓将阀门连接在两管道法兰之间,只需旋转90°即可快速启闭,操作简单,平台与手柄设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。可广泛应用在石油、化工、冶金、电站、轻工等领域,对丙烯、油、水、气及纸浆或纤维状流体进行切断控制的阀门。
