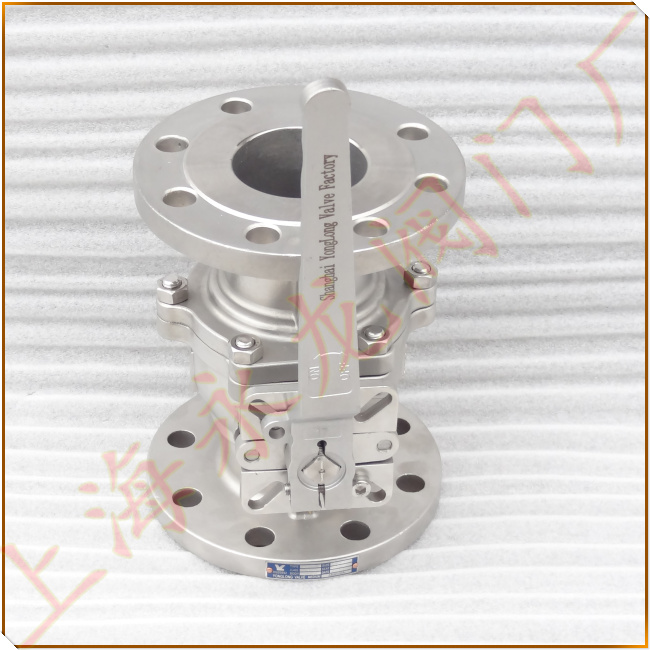

氨区不锈钢球阀 氨区不锈钢液氨专用球阀
型号:FHDQ-0040-0025/P FHDQ-0025-0050/P
氨区不锈钢球阀简介:
氨区不锈钢球阀改进阀体的熔模铸造方法,毛坯采用硅溶胶工艺,从生产流程:制蜡→搪壳→脱蜡→切割→浇铸→焙烧→打磨→表面处理,产品检验:尺寸测试→硬度测试→光谱分析材料成分→显微分析→拉力测试→金相自动分析,及理化性能、无损测试的全方位要求。
氨区不锈钢液氨专用球阀/阀杆防泄漏设计:
1、阀杆采用防吹出设计,阀杆从阀腔往外装。
2、第一阶段密封,锥形的阀杆密封垫有效地防止介质在阀杆旋转过程中的渗漏,并且在异常升压状态下,亦能有效防止渗漏。
3、第二阶段密封,一组V形组合填料在被压缩后往两旁扩张,从而防止了渗漏。
4、释放碟形弹簧的预紧力,自动补偿填料和阀杆密封垫的磨损。
5、使用阀杆螺母压紧全部的阀杆密封系统,防止泄漏。
6、止退垫固定阀杆螺母,防止其松开。
7、防静电装置:当操作阀门时,由于球体和聚四氟乙烯等非金属材料阀座之间摩擦,会产生静电电荷并聚积在球体行。为防止产生静电火花,特在阀门上设置防静电装置,把产生的静电导出。
8、防火结构:采用独特结构,当发生火灾时,非金属密封面材料烧毁时,金属环利用弹簧的弹力推动阀座与球体吻合密封,从而阻止火势蔓延和介质外流。(防火结构设计符合API607,JB/T6899和BS755)
氨区不锈钢球阀的设计要求:
⒈阀门均采用法兰连接形式,阀门的法兰密封面型式应和与之配对的法兰、垫片的密封面型式相配合。
⒉使用软质密封阀门,其密封件的压力温度参数应符合材料本身的使用要求。用于极度、高度危害介质和可燃介质管道的软质密封阀门,应有防火、防静电结构。
⒊带螺纹阀盖的阀门,不得用于极度危害介质、高度危害介质和液化烃管道。
⒋阀门内件材料应按相应的标准选用,内件应具有与阀体相匹配的抗化学腐蚀和机械性能,阀盖螺栓和螺母应具有与阀体相匹配的抗化学腐蚀性能。
⒌阀杆填料和密封材料应适合所接触的流体介质,并满足其最高和最低设计温度。
⒍闸阀用于流体的启闭,流体阻力小,密封性好,重量较重。
⒎截止阀用于手动调节流量,结构简单,制造维护方便,一般用于DN≤150的管道上,密封面结构较耐腐蚀,流体阻力大,不宜用于悬浮固体及粘度较大的流体。
⒏除非另有规定,闸阀和截止阀应为轭架式外螺纹(OS&Y)
⒐液氨、气氨用的截止阀需采用波纹管密封结构。
⒑球阀适用于浆液、粘性流体及密封要求较高的管道上,启闭迅速,阻力非常小。
⒒止回阀使用于防止流体逆向流动,升降式止回阀可安装在垂直或水平管道上,旋启式止回阀可安装在垂直或水平管线上。旋启式止回阀应设置限位挡板,防止阀板滞留在全开状态。
⒓特殊阀门可按照制造商标准,但应满足数据表的要求。
⒔需提供齿轮操作机构的阀门的尺寸如下,并应满足《阀门规格书》NU1636-000-Y-00-045-001的规定,且手轮或手柄开到一半的位置时的操作力不应大于350N。
①,闸阀:≥ 300℃、球阀:≥150℃
⒕齿轮操作的阀门,应配有制造商标准的封闭式全天候齿轮操作机构。
⒖对于有隔热层的球阀,其阀杆应按依据《阀门规格书》NU1636-000-Y-00-045-001中的要求加长。
⒗除另有说明,本项目使用的阀门均应满足《阀门规格书》NU1636-000-Y-00-045-001的规定。
⒘低温阀门的技术要求应符合GB/T24925-2010的规定,低温阀门应选用加长阀盖的结构,低温弹性闸板闸阀,应在其高压侧的阀盘上开一个排气孔。
氨区不锈钢球阀更换阀座密封、阀杆填料,(原有采用模压的填料在使用过程压紧几次就没有弹性)采用进口日本大金PTFE原材料,经过-40℃低温处理,经过机床加工而成,经过开关次数测试,机床加工的密封件比模压密封件性能高出50%。
氨区球阀材料说明:
阀门的材料应符合阀门规格书要求和相关标准的规定。
氨区专用球阀的试验和检验:
⒈阀门的试验和检验应符合阀门规格书要求和相关标准的规定。
⒉阀门的压力试验按照标准JB/T9092。
⒊低温阀门的检验和试验应按照GB/T24925-2010的要求。
⒋奥氏体不锈钢阀门的压力试验有如下附加要求:
①,压力试验用的水中氯离子含量应小于50ppm。
②,压力试验后,试验用的水应立即排放并用空气或干的氮气吹扫干。
