电液阀操作与油库付油工艺示意图原理

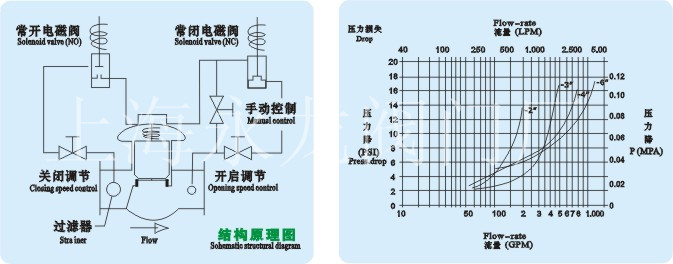

     FBDF（DYF)系列多功能电液阀由先导电磁 阀和主阀组成。先导电磁阀和球阀组成 控制回路，关闭调节球阀和常开电磁阀 构成控制回路上流管路，开启调节球阀和常闭电磁阀构成控制回路下流管路。 常态下，介质由阀门进口经上流管 路进入阀套，介质在主阀膜片或活塞两 端不产生压差，主阀在阀套中弹簧力的 作用下被关闭。

    当两只电磁阀都通电以后，上流管路被关闭，阀套中的介质经下流管路 被排到阀门出口，主阀膜片或活塞在介质压力作用下克服弹簧力形成向上压差，使主阀向上运动而被打开。在主阀打开或关闭过程中，常开电磁阀保持通电，常闭电磁阀断电，上 流、下流管路被关闭，阀套中的介质被截聚，形成恒定的压力，使主阀被锁 定在一定的位置，保持一定的流量。当管路压力发生变化使流量变化时，通 过调整阀套中介质的量就能调整主阀的开启位置，从而重新调到设定的流 量。这就是电液阀的恒流功能。

    FBDF系列多功能电液阀在控制回路中装有两只调节球阀作为主阀的响 应阀。根据介质的粘度和压力调整两只球阀的开启度，就能微调主阀的开启、 关闭速度。另外，在阀套和阀门出口间装有一只手动控制球阀，当断电或电 磁阀不能工作时，可以通过开闭这只球阀来开闭主阀。

   FBDF系列电液阀除可用球阀微调主阀响应外，还可通过控制器、控制主阀开闭时间，实一多段开闭功能。

油库付油工艺示意图
