电液阀(Electro hydraulic valve)的工作原理

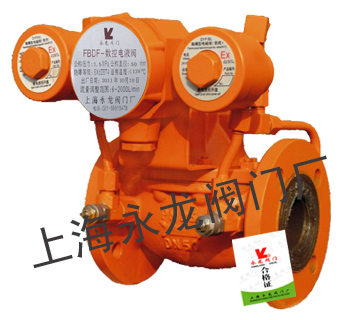

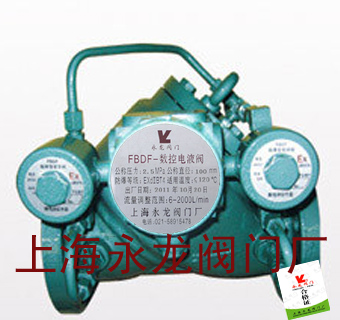

电液阀的结构(Structure)：由防爆电磁先导阀控制活塞（膜片）上下运动的液动阀，该阀具有密封好、无泄漏、慢开慢关、可调功能。应用范围广，与微机配套，对石油化工等流体、介质实现定量、定速控制的终端执行元件。

电液阀的产品特点(Product features)：

开闭灵活，操作简便；
密封可靠，无泄漏；
具有慢开，慢关可调功能，无“水击”
可手动及自动控制；
可控调节，实现恒流；
可水平，垂直按装，适用范围广；
维修方便，使用寿命长；
过冲量小，与微机配套，重复性误差<3‰

电液阀的工作原理(Working principle)：由主阀和一组常开电磁阀①、常闭电磁阀②组成。常开电磁阀①安装在主阀的上流控制管路中与关闭调节阀、过滤器串联组成关闭回路。在常态时，管路介质经过过滤器，关闭调节阀，常开电磁阀①进入主阀密封套内与弹簧压力相加，使主阀处于严密的闭合状态。常闭电磁阀②安装在主阀下流控制回路中，与开启调节阀串联，组成开启回路。
