气动执行器零部件介绍：
1、指示器:NAMUR标准指示器方便安装位置开关、定位器等附件。
输出轴:镀镍合金钢、高精密一体式输出轴同时符合NAMUR、IS05211、DIN3337标准。可根据客户要求定制尺寸和不锈钢材料。
2、缸体:ASTM6005挤压铝合金缸体可以采用硬质氧化、氧化、环氧树脂喷涂(根据要求喷涂兰色、橙色、黄色等)、PTFE涂层或镀镍满足不同要求。
3、润滑:压铸铝合金表面金属粉末喷涂各种颜色、PTFE涂层或镀镍处理。
4、活塞:双活塞齿条、采用压铸铝合金氧化或者铸钢镀锌处理，安装位置对称、运作迅速、使用寿命长，简单的颠倒活塞可以改变旋转方向。
5、行程调节:两个独立的行程调节螺钉可以进行方便、精确±5°的调节开、关位置。
6、高性能弹簧:采用进口材料，镀层处理组合式预压装配，拆卸简单、安全。涂层处理，预压装配。具有较强的抗腐蚀性和使用寿命。能够安全、简单的拆卸单作用执行器，通过改变弹簧数量满足不同的力矩输出范围。
7、轴承、导板：采用低摩擦、长寿命复合材料，避免了金属与金属的直接接触，维修更换简单方便。
8、密封：在常温工作条件下使用丁腈橡胶，在高温或低温时采用氟橡胶或硅橡胶。
9、齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可得到反向旋转。
10、挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命更长，摩擦系数低。
11、一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
12、组合式预符合安全弹簧组，不论在装备过程或使用现场中，都能方便而安全的安装货增减弹簧数量。
13、外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更精确方便调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
14、多功能位置指示器，现场可视化指示符合VID/VIE3845\NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器。
15、气源接口符合NRMAR标准，可直接安装NUMAR标准电磁阀。
16、齿条背面的符合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑，使其低摩擦、长寿命。
17、所有紧固件均采用不锈钢材料，长期耐腐蚀。
18、连接部分符合全新国际标准规范ISO5211,DN3337（F03-F25）使用产品安装具有互换性、互通性。

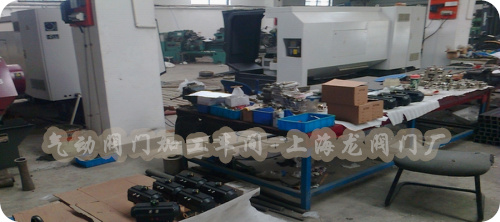

气动球阀加工车间：

气动执行器工作原理：
气动执行器当压缩空气从A孔进入两活塞之间的中腔时，由于压力作用使两活塞分离。气缸两端气腔的空气通过B孔排出，同时中心轴便逆时针方向旋转90°，所对应的阀门也跟着逆时针方向旋转90°打开。
气动执行器当压缩空气从B孔进入两活塞外腔时，由于压力作用，使两活塞向中间合拢。气缸中腔的空气通过A孔排出，同时中心轴便顺时针方向旋转90°，所对应的阀门也跟着顺时针方向旋转90°关闭。
气动执行器当压缩空气从A孔进入两活塞之间的中腔时，由于压力作用使两活塞分离。气缸两端气腔的空气通过B孔排出，同时中心轴便逆时针方向旋转90°，所对应的阀门也跟着逆时针方向旋转90°打开。
气动执行器当压缩空气从B孔进入两活塞外腔时，由于压力作用，使两活塞向中间合拢。气缸中腔的空气通过A孔排出，同时中心轴便顺时针方向旋转90°，所对应的阀门也跟着顺时针方向旋转90°关闭。

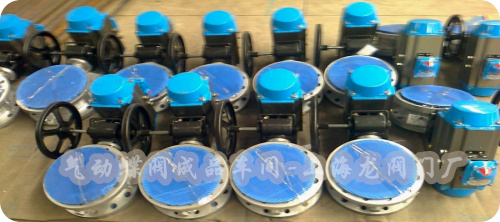

气动蝶阀成品车间：
