JIS-25超流阀 YG02-25限流阀
JIS-25超流阀 YG02-25限流阀
超流阀简介:
JIS-25超流阀是一种安全保护阀,使用于油品等非腐蚀性介质。在管道内介质流速超过设定值时即时关闭,在管道或附件损坏流速过大自动关闭,防止事故的发生或扩大,一般安装于贮罐进出口或管道出口,保卫下游设备的安全性和可靠性。
主要零件材料:
阀体: WCB
弹簧: V50Cr+镀镍
内件: 13%Cr 304
O型圈: 丁晴橡胶、PTFE
法兰连接:JB/T79-84
结构长度:GB 12221-89
性能规范:
公称压力: 2.5Mpa
强度试验: 3.8Mpa
最高工作温度 -35℃-+80 ℃
正常流速: ≤1.5m/s
关闭时间: 《5秒
适用介质: 液化石油气 ,液氨,油品 , 天然气等弱腐蚀性介质。
外形尺寸及流量表:

  JIS-25超流阀



长度:L



最大流量:升/分Max.FIoW/min

     毫米:mm

   in





 25

1

﹩160

&=160

32

1¼

﹩200

&=400

40

1½

﹩200

&=400

50

2

﹩240

&=640

80

3

﹩283

&=1600

100

4

﹩305

&=2500

150

6

﹩403

&=3300

200

8

$ 502

&=5900

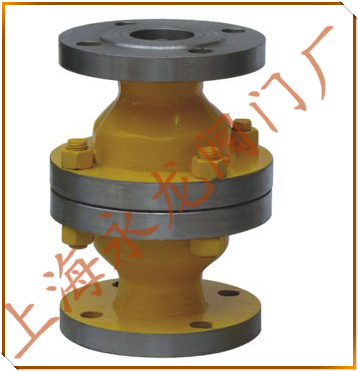

JIS-25超流阀图片

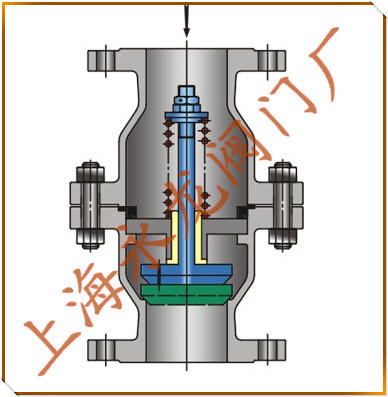

YG02-25限流阀结构图
