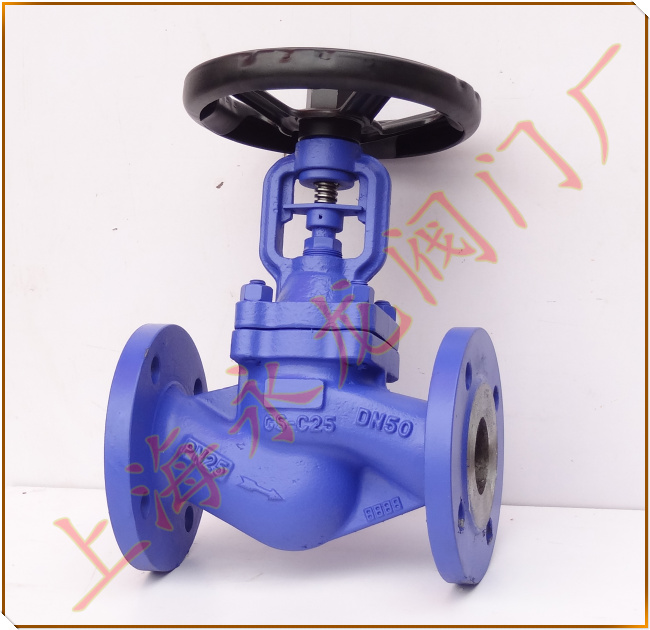

波纹管截止阀使用说明：WJ41F波纹管密封截止阀其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
WJ41H波纹管密封截止阀其阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长。
WJ41Y波纹管密封截止阀双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准；阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油，人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠；
波纹管截止阀技术规范：结构形式：BB-BG-OS﹠Y 、驱动方式：手动 、设计标准：DIN3356 、结构长度：DIN3202 、法兰连接：DIN2543-2545 试验和检验：DIN3230
