拉断阀是什么阀门?和干断阀又有什么区别?

拉断阀是什么阀门?和干断阀又有什么区别?
拉断阀
是由2个单向止回阀与快速接头组成,安装在化工原料(如液态丙烷、氨水、环氧乙烷、液化石油气LPG、丁二烯、工业甲醇、天燃气LNG、二氧化碳的槽车(火车、汽车、码头运输船只)装卸软管上或设备上,因操作失误或溜车原因, 在还没有与软管(或设备)分开的情况下即驶离工作区,拉断连接管造成原料大量外泄引发特大安全事故;或槽车正在装卸,如现场突然失火等原因需要槽车迅速逃离现场,不能用正常的方法将槽车和装卸臂分开,也会酿成重大人身和财产安全事故,造成经济损失和环境污染。为防范偶然,减小事故损失,装卸设备配装紧急脱离拉断阀是对原料储运过程中保证安全和环保的重大举措。
正常工况下,当在一定的外力作用时,紧急脱离拉断阀会自动安全断开,并且两端会自动封闭,无流体卸漏,保护管路、设备及人员安全。
干断阀其专为有毒、有害、高危和贵重流体输送而设计。减少了流体输送时断开与连接过程中介质的泄漏量,从而达到环保与节约的目的。广泛应用于石油、石化、化工及制药及领域。阀体材质为优质不锈钢,密封件可根据介质种类选配相应的耐腐蚀材质(例如:氟橡胶、丁腈橡胶等)。
干断阀结构及使用说明:
干断阀由两部分组成(阴头与阳头),两端均带有止回阀结构,其连接通过阳头轴向推入阴端来实现。
对接时,旋转阀阴头让两端面结合成密闭空间,进一步旋转,当旋转角度达到约100°时,阴阀阀门沿中轴线推开阳阀的阀门,形成一个横截面为环状的流动通道。
当需要断开连接时,就通过反向旋转阴阀,此时,阳、阴两阀各自的阀门首先关闭,随后才执行分离工作,避免了介质的泄漏。
其实拉断阀与干断阀的结构和原理都是一样的,区域的不同叫法不一样而已。

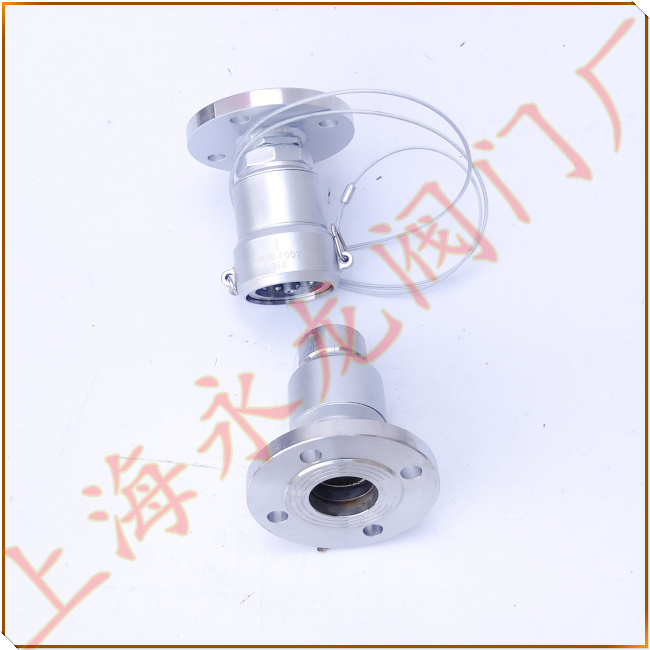

干断阀图片

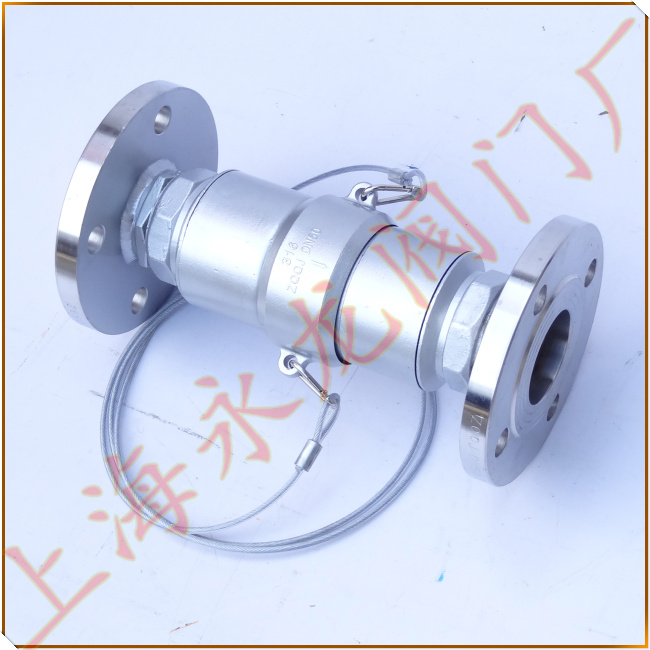

拉断阀图片
