ZCRB-16C天然气安全切断阀 安全切断阀结构原理及技术参数

   ZCRB-16C天然气紧急切断阀(常开型)与燃气监测仪器配套使用,当仪器检测到可燃气体泄露时,监测仪器输出信号,电磁阀自动快速关闭阀门,切断燃气供给,及时制止恶性事故的发生。该阀适用于供气管网,燃气热能车间,燃气锅炉房及民宅的燃气供气系统等。
天然气安全切断阀结构原理:
在平常工作中电磁阀处于开启状态,线圈(7)处于断电状态;当泄漏事故发生时,监测仪器给线圈(7)瞬间电源信号,电磁阀动铁芯吸合,连杆(10)失去支撑,在弹簧(6)和活塞(5)重力的作用下,快速关闭主阀口(11),切断气源,电磁阀关闭。
此时撤去电源,阀门仍处于关闭状态,不会自动打开。当工作人员处理完事故后,拧开防护罩(8),线圈无电后,需人工将拉杆(9)拉起,恢复正常供气。
天然气安全切断阀技术参数:
介质种类:燃气、天然气、液化石油气等无腐蚀性可燃气体。
介质温度:-20 ~ +60℃
工作压力:低压:0 ~ 0.1Mpa  中压: 0 ~ 0.4Mpa  高压: 0 ~ 0.6Mpa
电源电压:AC220V;AC110V;AC24V;DC24V;DC12V
电源功率:1、DN65以下电磁阀功率:14W;2、DN80以上电磁阀功率:28W
防爆等级:ExdⅡCT5
关闭时间:直动式小于1秒;先导式小于2秒。
控制结构:1、直动活塞式;2、先导活塞式(大口径或高压)
天然气安全切断阀安装保养:
1、由于紧急切断阀的活塞靠重力和弹簧复位,故安装时介质流向水平,拉杆垂直在上端,严禁倒置或倾斜!
2、建议在紧急切断阀前端加装手动闸阀,以方便检修紧急切断阀。
3、在安装紧急切断阀上面加装防雨棚,防止被水淋湿。
4、建议每半年动作一次,随时保持紧急切断阀良好的工作状态。
5、不要用力击打复拉杆。
6、严禁私自撤卸紧急切断阀,要由专业的燃气技术人员检修。

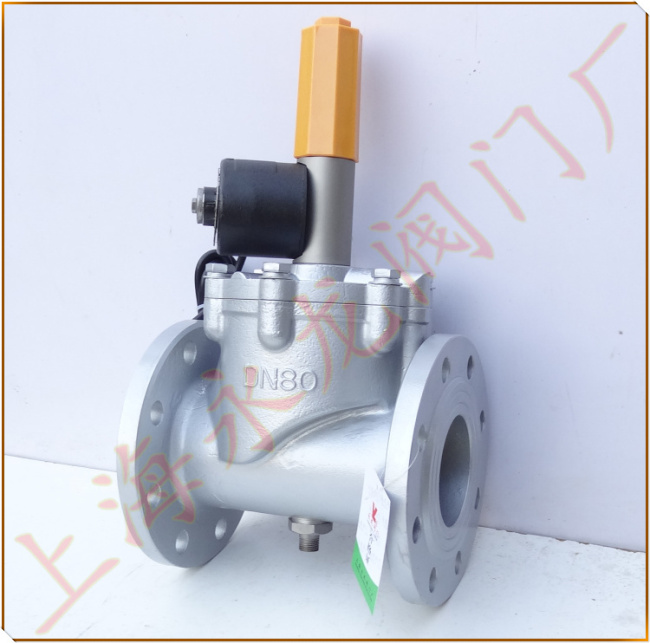

ZCRB-16C天然气安全切断阀图片
